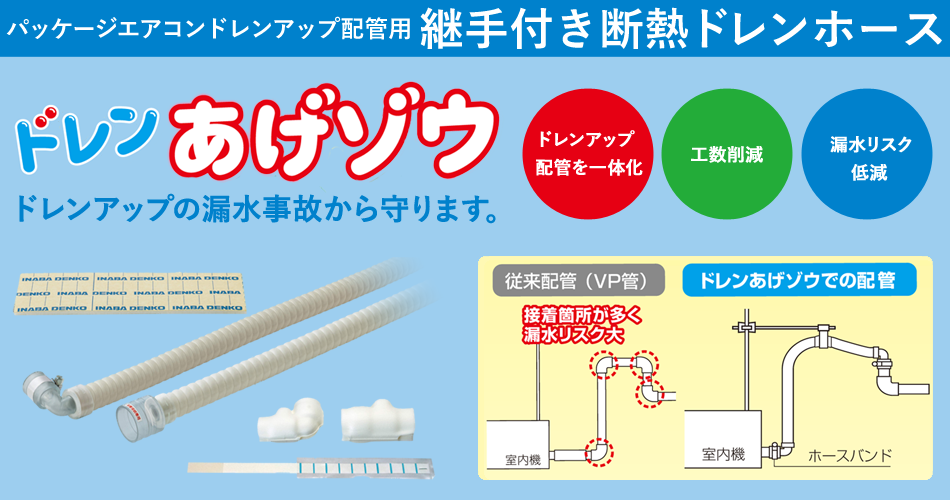

●材質… 断熱ドレンホース：PVC（断熱材：発泡PE）
継手：PVC
ホースバンド：SUS
保温カバー：発泡PE
断熱粘着テープ：発泡PE（t＝3）
漏水検知シート：紙（シート部）・PE（検査用袋）
● ホースバンドによる接続以外にも接着剤による接合も可能です。
接着接続時の推奨接着剤
・積水化学工業 （株）：エスロンNo.73S、エスロンNo.73S ブルー ・ （株）クボタケミックス：カラータフダインブルー
※取扱説明書をご熟読の上、正しく施工してください。

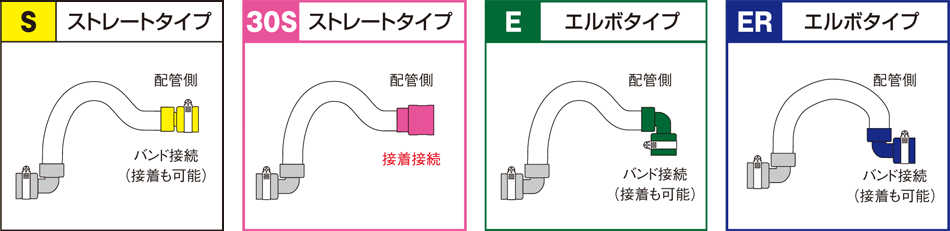

| ホース長 （mm） | コードNo. | 型番 | A （適合VP管） | B（適合VP管） |
|---|---|---|---|---|
| S エルボ×ストレートES | ||||
 |
||||
| 700 | 08360 | DSH-UP20E20S-07 | 20 | 20 |
| 08361 | DSH-UP20E25S-07 | 20 | 25 | |
| 08362 | DSH-UP25E20S-07 | 25 | 20 | |
| 08363 | DSH-UP25E25S-07 | 25 | 25 | |
| 1000 | 08370 | DSH-UP20E20S-10 | 20 | 20 |
| 08371 | DSH-UP20E25S-10 | 20 | 25 | |
| 08372 | DSH-UP25E20S-10 | 25 | 20 | |
| 08373 | DSH-UP25E25S-10 | 25 | 25 | |
| 30S エルボ×ストレートE30S | ||||
 |
||||
| 700 | 08388 | DSH-UP20E30S-07 | 20 | 30 (結露防止層付 塩化ビニル管 サイズ25) |
| 08389 | DSH-UP25E30S-07 | 25 | 30 (結露防止層付 塩化ビニル管 サイズ25) |
|
| 1000 | 08390 | DSH-UP20E30S-10 | 20 | 30 (結露防止層付 塩化ビニル管 サイズ25) |
| 08391 | DSH-UP25E30S-10 | 25 | 30 (結露防止層付 塩化ビニル管 サイズ25) |
|
| E エルボ×エルボ EE | ||||
 |
||||
| 700 | 08364 | DSH-UP20E20E-07 | 20 | 20 |
| 08365 | DSH-UP20E25E-07 | 20 | 25 | |
| 08366 | DSH-UP25E25E-07 | 25 | 25 | |
| 1000 | 08374 | DSH-UP20E20E-10 | 20 | 20 |
| 08375 | DSH-UP20E25E-10 | 20 | 25 | |
| 08376 | DSH-UP25E25E-10 | 25 | 25 | |
| ER エルボ×エルボ ER | ||||
 |
||||
| 700 | 08367 | DSH-UP20E20R-07 | 20 | 20 |
| 08368 | DSH-UP20E25R-07 | 20 | 25 | |
| 08369 | DSH-UP25E25R-07 | 25 | 25 | |
| 1000 | 08377 | DSH-UP20E20R-10 | 20 | 20 |
| 08378 | DSH-UP20E25R-10 | 20 | 25 | |
| 08379 | DSH-UP25E25R-10 | 25 | 25 | |
特長
注意

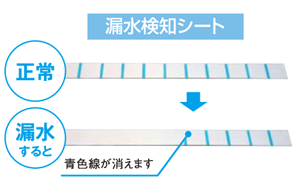

漏水検知シートは、長期の多湿環境下では、目盛が消失する恐れがあります。
| エルボ × ストレート ES | エルボ × ストレート E30S （結露防止層付塩化ビニル管対応タイプ） |
エルボ × エルボ EE/ER | |||
|---|---|---|---|---|---|
| 継手付き断熱ドレンホース | 1本 | 継手付き断熱ドレンホース | 1本 | 継手付き断熱ドレンホース | 1本 |
| ホースバンド | 2個 | ホースバンド | 1個 | ホースバンド | 2個 |
| エルボ保温カバー | 1個 | エルボ保温カバー | 1個 | エルボ保温カバー | 2個 |
| ストレート保温カバー | 1個 | ストレート保温カバー | 1個 | 断熱粘着テープ | 1枚 |
| 断熱粘着テープ | 1枚 | 断熱粘着テープ | 1枚 | 漏水検知シート | 2枚 |
| 漏水検知シート | 2枚 | 漏水検知シート | 2枚 | ||
配管支持部材：ZB-HSB
全ねじ直交金具：ZB-VF

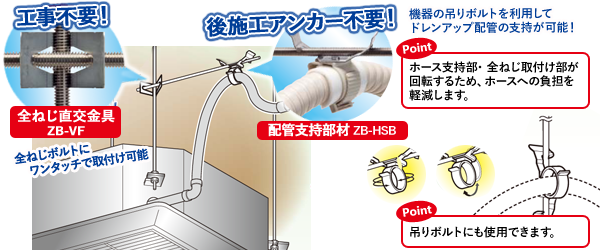

ドレンアップ配管の支持が簡単にできます！
| コードNo. | 型番 |
|---|---|
| 56501 | ZB-VF |
● 適用全ねじボルト：W3/8 ● 許容静荷重：29.4N （3kgf）
● 配管支持ボルト長：330mm以下
※本製品はW3/8ボルト専用です。それ以外のボルトには使用しないでください。

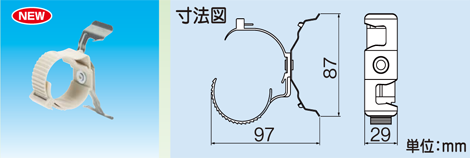

| コードNo. | 型番 |
|---|---|
| 56502 | ZB-HSB |
● 適用全ねじボルト：W3/8 ● 適用配管径(mm)：Φ31～Φ51
● 許容静荷重：29.4N （3kgf）
※本製品はW3/8ボルト専用です。それ以外のボルトには使用しないでください。

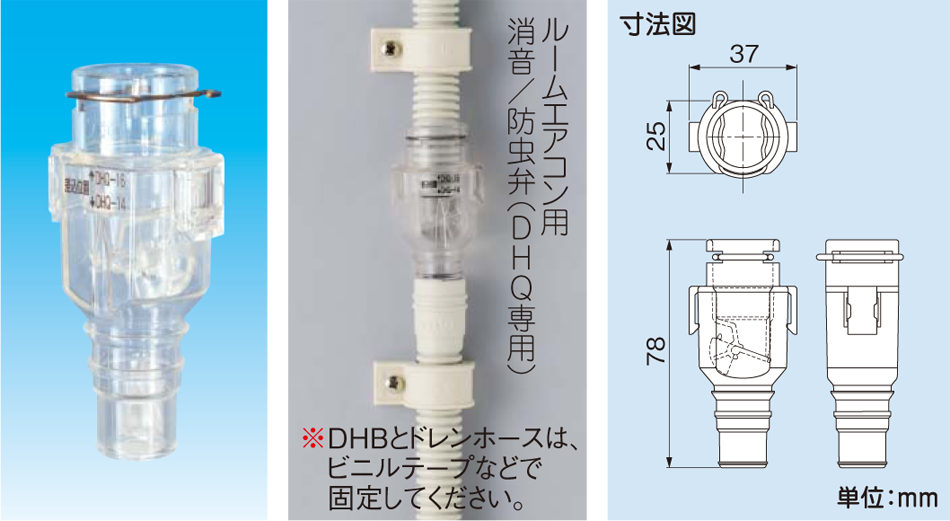

用途 ● 高気密住宅では、屋内外の気圧差によって外気がドレンホースから屋内に逆流 し、ドレン排水の溜まり部分でポコポコと音が発生します。本製品は、ポコポコ音 を抑制しながらドレン排水をスムーズに排出できる逆流防止弁です。また、屋内 への虫の侵入や外気の侵入を抑制する効果もあります。
仕様 ● 材質…アクリル樹脂 ● 色調…クリアー
特長 ● 透明色で、内部の状況が確認できます。
● 耐候性タイプですので、テープなどで保護する必要がなく、製品内部が見えるよ うに取り付けできます。
● 分解点検や弁の清掃が簡単にできます。
● 当社ハイクォリティドレンホースDHQ-14、DHQ-16に使用できます。アダプター不要でそのまま取り付けできます。
● 本製品は気体を完全に密封するものではありません。使用状況により多少の外 気が侵入する場合があります。また、極端な室内側負圧環境下では効力を発揮しません。
● 必ず屋外部で、垂直方向に取り付けてください。
● 接着剤による接続はできません。ビニル粘着テープを使用して固定してください。
| コードNo. | 型番 |
|---|---|
| 08110 | DHB-1416 |
