コードNo. | 型番 | 適合員通穴径 | øA※ | ø8※ | 標準単価 | 梱包 |
---|---|---|---|---|---|---|
62523 | IRNS-7-5RT | ø75~ø80 | 92 | 135 | 4,290円 | 8 |
62524 | IRNS-100RT | ø100~ø110 | 117 | 160 | 5,500円 | 8 |
62525 | IRNS-125RT | ø125~ø135 | 149 | 195 | 8,140円 | 8 |
62526 | IRNS-150RT | ø150~ø160 | 167 | 218 | 9,790円 | 8 |
※施工後の寸法ではありません。

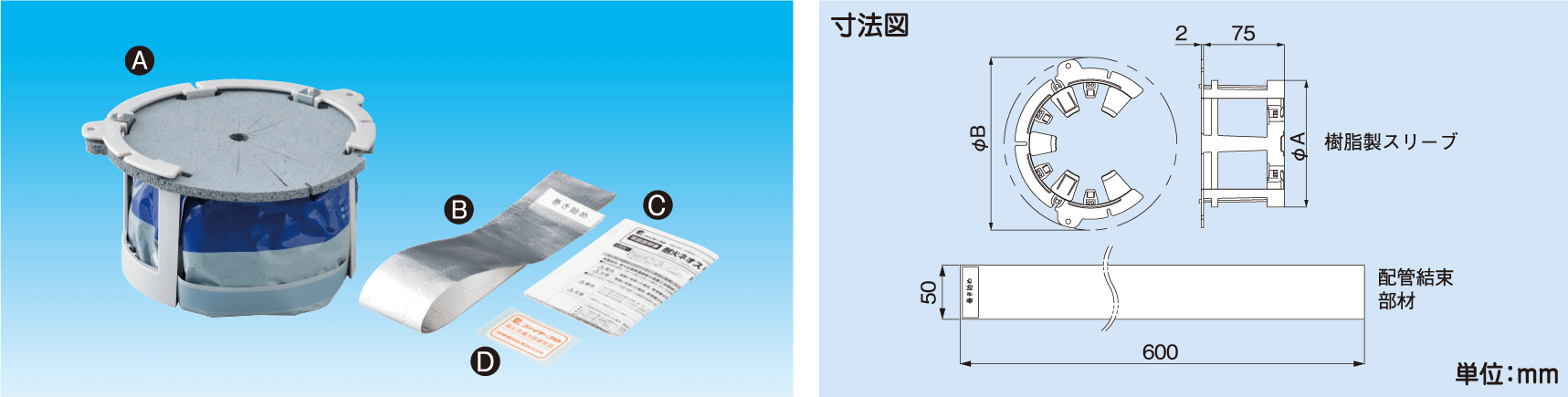

■セット内容
記号 | 部品名 | 材質 | 数量 | |
---|---|---|---|---|
A | 耐火ネオスリーブRT IRNS-RT | A-1 樹脂製スリーブ | PP | 1 |
A-2 袋入り充てん材 | - | |||
A-3 支持会員 | SGCC | |||
A4 耐火フォーム | - | |||
B | 配管結束部材 | ALGC | 1 | |
C | 取扱説明書 | - | 1 | |
D | 国土交通大臣認定品表示シール | - | 1 |
壁・床構造(国土交通大臣が認定したもの) | 壁(ALC・コンクリート)/中空壁 | |||
---|---|---|---|---|
国土交通大臣認定番号 | PS060WL-1139 | |||
壁厚さ | 100以上 | |||
開口部 | 形状 | 円形(ø160以下) | ||
占積率 (開口面積に対する配管・ケーブルの断面積の総合計の割合) |
75サイズ:13.0%以上43.1%以下 100、125、150サイズ:13.0%以上45.5%以下 |
|||
配 管 種 類 |
金属管・被覆金属管 | 被覆外径ø80(金属管ø38.1、被覆厚 20)以下 | ||
結露防止扉付硬質塩化ビニル管 | ø38以下 | |||
ドレンホース(可とうポリエチレン管) | ø22以下 | |||
合成樹脂製可とう電線管(CD管、PF管) | PF管:ø36.5 CD管:ø42以下 | |||
ケーブル(銅、ガラス繊維など) | 総導体断面積81.5mm2、1本当たり外径ø13.5以下(導体22mm2)以下 |
※被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム(ニトリル、ブチル系ゴム)、グラスウール、ロック
ウールを指します。
※金属管とは、銅管(JIS H 3300、JIS H 3320)、鋼管(JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G 3460)、ステ
ンレス鋼管(JIS G 3447、JIS G 3448、JIS G 3459)を指します。
※開口径、配管外径から占積率、配管束外径(開口内径12mm)を考慮して、製品サイズを選定してください。

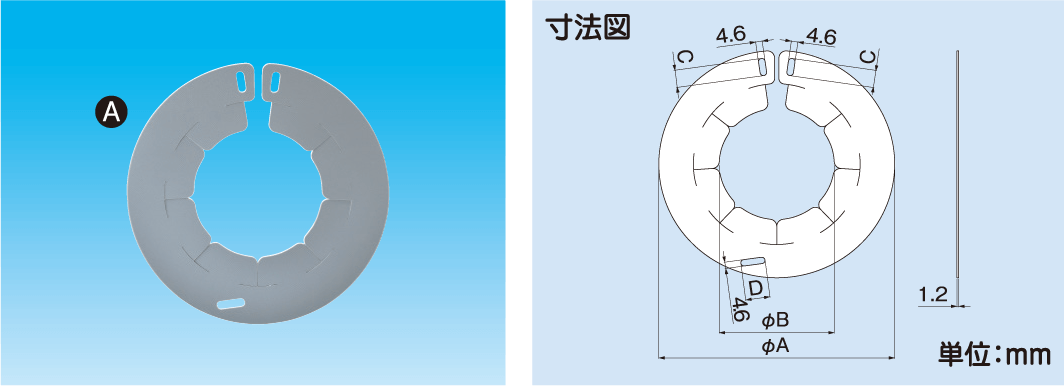

コードNo. | 型番 | øA※ | ø8※ | C | D | 標準単価 | 梱包 |
---|---|---|---|---|---|---|---|
62543 | IRNS-P75 | 136 | 60 | 11 | 15 | 930円 | 100 |
62544 | IRNS-P100 | 164 | 80 | 13 | 17 | 1,060円 | 100 |
62545 | IRNS-P125 | 194 | 102 | 13 | 19 | 1,280円 | 100 |
62546 | IRNS-P150 | 222 | 122 | 13 | 19 | 1,410円 | 100 |
※施工後の寸法ではありません。
■セット内容
記号 | 部品名 | 材質 | 数量 |
---|---|---|---|
A | IRNS用化粧プレートIRNS-P | PP | 1 |
- | ビス ø04.2×32L | ユニクロ | 2 |
■IRNS-RT 収納空調配管系統目安表
注意●保温材厚=10mm。()内は、国土交通省仕様の保温材厚=液管側10mm×ガス管側20mm
配管1系統につき制御ケーブルø11.5(CVV2mm×4C相当)1本含む。
●占積率13%未満は認定外となります。

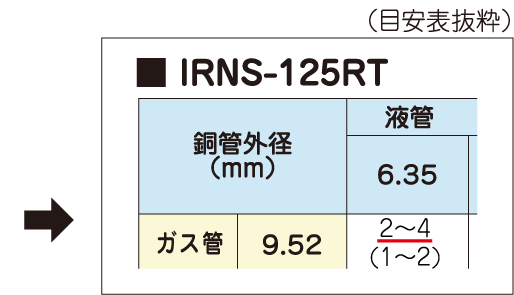

例) IRNS-125RT(開口径:125mm)に、
液管
銅管外径 液管6.35mm×ガス管9.52mm(保温材厚8mm)を施工する場合
(mm)
6.35
1系統は認定外となります。
■IRNS-75RT (表は開口径75mmの場合の目安です。)
銅管外径 (mm) |
液管 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
6.3c5 | 6.35* (10H) |
9.35 | 9.52* (10H) |
12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||
ガス管 | 9.52 | 1 | - | - | - | - | - | - | - | - |
9.52(1DH)* | 1 | 1 | - | - | - | - | - | - | - | |
12.70 | 1 | 1 | 1 | - | - | - | - | - | - | |
15.88 | 1 | - | - | - | - | - | - | - | - | |
19.05 | - | - | - | - | - | - | - | - | - | |
22.22 | - | - | - | - | - | - | - | - | - | |
25.40 | - | - | - | - | - | - | - | - | - | |
28.58 | - | - | - | - | - | - | - | - | - | |
31.75 | - | - | - | - | - | - | - | - | - | |
34.92 | - | - | - | - | - | - | - | - | - | |
38.10 | - | - | - | - | - | - | - | - | - |
■IRNS-100RT (表は開口径100mmの場合の目安です。)
銅管外径 (mm) |
液管 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
6.3c5 | 6.35* (10H) |
9.35 | 9.52* (10H) |
12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||
ガス管 | 9.52 | 1~3(1) | -(1) | - | - | - | - | - | - | - |
9.52(1DH)* | 1~2 | 1~2 | - | - | - | - | - | - | - | |
12.70 | 1~2(1) | 1~2(1) | 1~2(1) | 1~2(1) | - | - | - | - | - | |
15.88 | 1~2(1) | 1(1) | 1~2(1) | 1(1) | 1 | - | - | - | - | |
19.05 | 1(1) | 1 | 1 | 1 | 1 | 1 | - | - | - | |
22.22 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | |
25.40 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | |
28.58 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | |
31.75 | 1 | 1 | 1 | 1 | 1 | - | - | - | - | |
34.92 | 1 | 1 | 1 | 1 | - | - | - | - | - | |
38.10 | 1 | 1 | 1 | - | - | - | - | - | - |
■IRNS-125RT (表は開口径125mmの場合の目安です。)
銅管外径 (mm) |
液管 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
6.3c5 | 6.35* (10H) |
9.35 | 9.52* (10H) |
12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||
ガス管 | 9.52 | 2~4 (1~2) |
- (1~2) |
- | - | - | - | - | - | - |
9.52(1DH)* | 2~4 | 2~3 | - | - | - | - | - | - | - | |
12.70 | 2~3 (1) |
1~3 (1) |
2~3 (1) |
1~3 (1) |
- | - | - | - | - | |
15.88 | 1~3 (1) |
1~3 (1) |
1~3 (1) |
1~2 (1) |
1~2 (1) |
- | - | - | - | |
19.05 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
- | - | - | |
22.22 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
- | - | |
25.40 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
1 (1) |
1 (1) |
- | |
28.58 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
1 (1) |
1 (1) |
1 (1) |
1 | 1 | |
31.75 | 1~2 (1) |
1 (1) |
1 (1) |
1 (1) |
1 (1) |
1 (1) |
1 | 1 | 1 | |
34.92 | 1 (1) |
1 (1) |
1 (1) |
1 (1) |
1 (1) |
1 | 1 | 1 | 1 | |
38.10 | 1 (1) |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
■IRNS-125RT (表は開口径75mmの場合の目安です。)
銅管外径 (mm) |
液管 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
6.3c5 | 6.35* (10H) |
9.35 | 9.52* (10H) |
12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||
ガス管 | 9.52 | 3~7 (1~3) |
- (1~2) |
- | - | - | - | - | - | - |
9.52(1DH)* | 2~6 | 2~5 | 2~5 | - | - | - | - | - | - | |
12.70 | 2~5 (1~2) |
2~4 (1~2) |
2~5 (1~2) |
2~4 (1~2) |
- | - | - | - | - | |
15.88 | 2~4 (1~2) |
2~4 (1~2) |
2~4 (1~2) |
2~4 (1~2) |
2~3 (1~2) |
- | - | - | - | |
19.05 | 2~3 (1~2) |
2~3 (1~2) |
2~3 (1~2) |
1~3 (1~2) |
1~3 (1~2) |
1~3 (1~2) |
- | - | - | |
22.22 | 2~3 (1~2) |
2~3 (1~2) |
2~3 (1~2) |
1~3 (1) |
1~3 (1) |
1~2 (1~2) |
1~2 (1~2) |
- | - | |
25.40 | 1~3 (1) |
1~3 (1) |
1~3 (1) |
1~3 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
- | |
28.58 | 1~3 (1) |
-1~2 (1) |
1~3 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
|
31.75 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
|
34.92 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
1 (1) |
|
38.10 | 1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1~2 (1) |
1 (1) |
1 (1) |
1 (1) |
※保温材厚10mm仕様
※この施工手順は参考資料です。必ず認定書の内容を確認のうえ、施工してください。

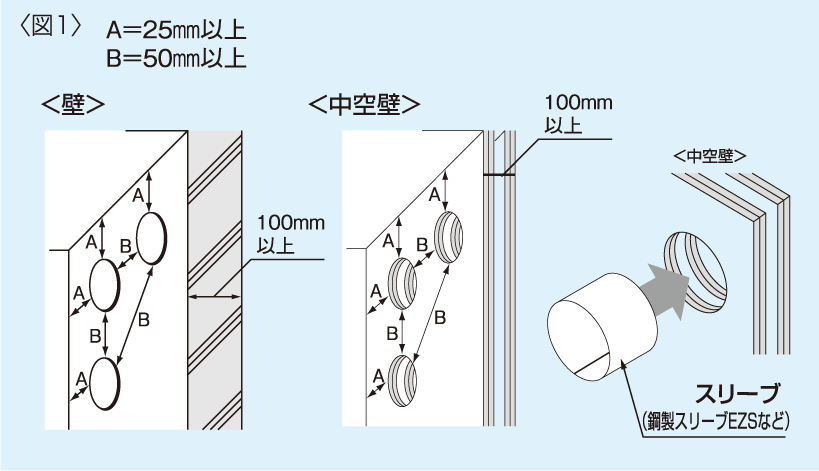

1.貫通穴を設ける
穴間ピッチを考慮の上、製品サイズに適合した貫通穴を設けてください。
<図1>
※中空壁の場合は必ず壁厚幅のスリーブ(板厚0.25mm以上
(当社製品EZS))などを挿入してください。
2.配管・ケーブルの設置
施工する配管・ケーブルの束は、
<図2>
の寸法内に収まるよう にしてください。
3. 耐火ネオスリーブRT IRNS-RT(以下IRNS-RTと称す) の取り付け

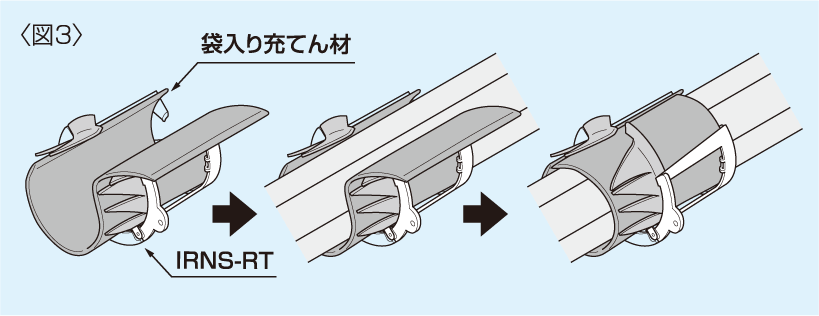

3-1 袋入り充てん材の端部を広げ、配管束にIRNS-RTを取り付けてから、配管束に袋入り充てん材を巻き付けます。 <図3>

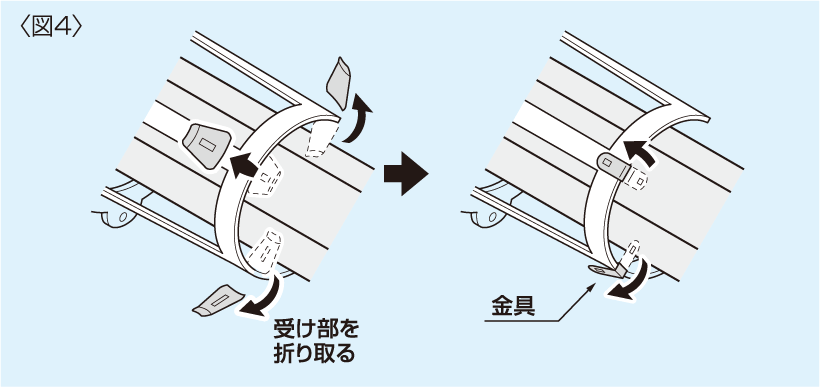

注意占積率が高い場合(目安38%以上)、樹脂製スリーブの受け部を折り取り、内部の金具を外側へ折り曲げてから配管束に巻き付けてください。<図4>
3-2.IRNS-RTを開口径に合わせて径を縮めながら挿入して ください。<図5>
注意開口内に挿入しにくい場合は、樹脂製スリーブの受け部を折り取り、内部の金具を外側へ折り曲げてから配管束に巻き付けてくだ さい。<図4>

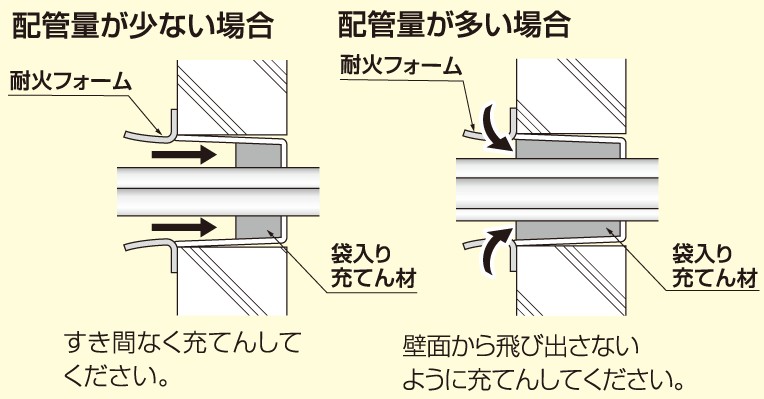

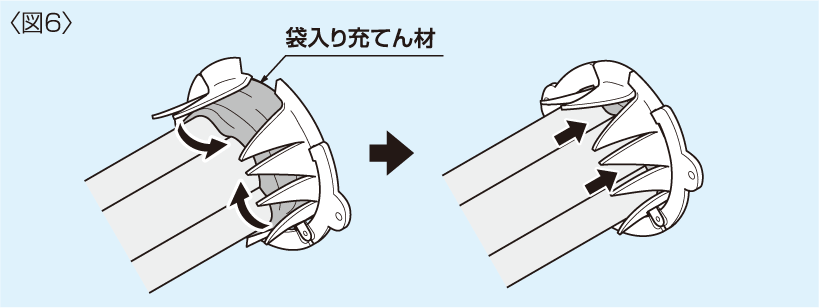

3-3.袋入り充てん材を開口内にすき間なく詰めてください。 <図6>

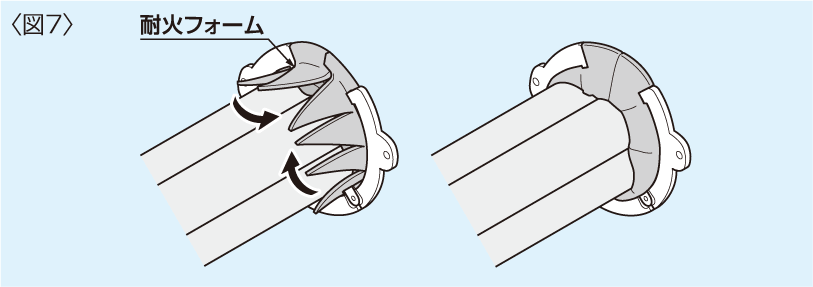

3-4.耐火フォームを、配管同士の谷部のすき間に合わせて詰めてください。<図7>
充てんイメージ断面
注意壁面にIRNS-RTを固定する場合は、市販のの3.8×25L以上のビスを使用してください。
※別売のIRNS用化粧プレート(IRNS-P)を取り付ける場合は、付属のビスで固定できるため、市販のビスは不要です。
4.配管結束部材の巻き付け

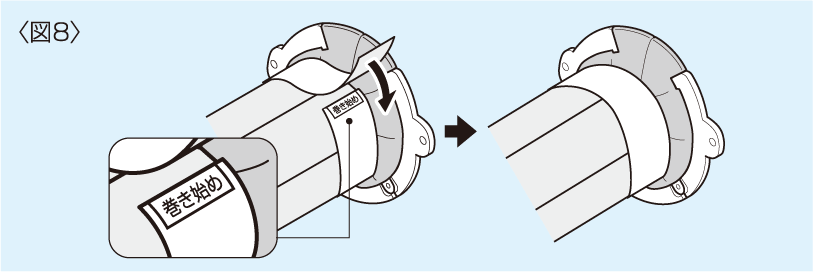

配管束(耐火フォームの近傍)に「巻き始め」側のテープを貼り、 1周以上巻いた後、他端の両面テープで固定して完成です。<図8>

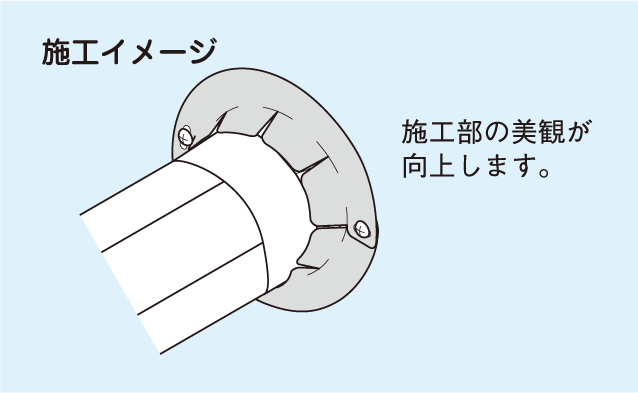

別売のIRNS用化粧プレート IRNS-P (以下IRNS-Pと称す)を取り付ける場合
●IRNS用化粧プレート IRNS-P
型番 | 適用サイズ (IRNS-RT) |
セットビス |
---|---|---|
IRNS-P 75 | 75 | ø04.2×32L 2本 |
IRNS-P100 | 100 | |
IRNS-P125 | 125 | |
IRNS-P150 | 150 |

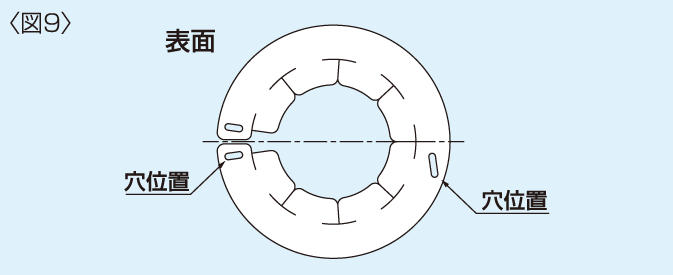

1.穴位置からIRNS-Pの表面を確認してください。 <図9>

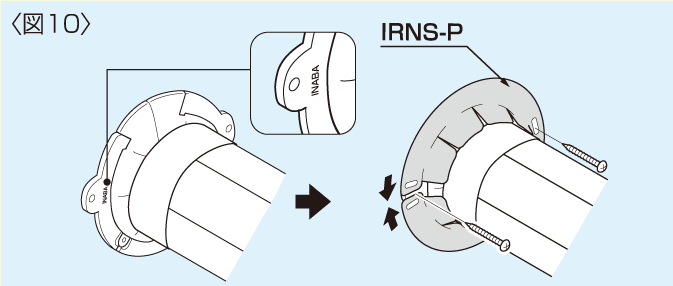

2.IRNS-Pの開き部(長穴が2つの方)を、樹脂製スリーブの『INABA』文字側の穴に合うように取り付け、穴を重ねて付属のビスで壁面に固定してください。<図10>
注意ビスを締めすぎると空回りの原因となるため、注意してください。
注意コンクリート壁の場合は、樹脂製スリーブの穴位置に合わせて下穴をあけた後、コンクリート用ビス(別売) を用いて固定してください。

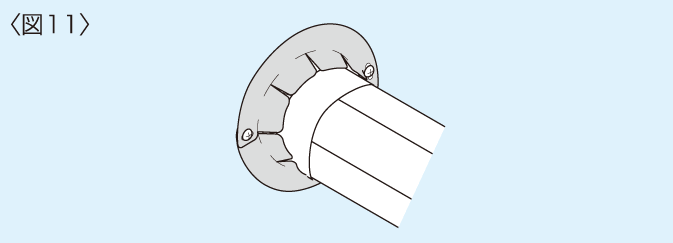

3.IRNS-Pの反対側の長穴と、樹脂製スリーブの穴 位置を合わせ、ビスで壁面に固定してください。 <図11>
