エムケーダクト©

鉄道・運輸機構仕様（B06-1）

エムケーダクトの固定方法

エムケーダクト同士の接続方法

■規格表（全長：2m）

号数	品　　　　　番				サイズ（mm）			梱包数 1箱	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	t	梱包数 1箱	標準価格（円)(1本）
0　　　号	MD01	MD02	MD03	MD05	40	20	1.5	20	1,520
1　　　号	MD11	MD12	MD13	MD15	40	30	1.5	10	1,660
2　　　号	MD21	MD22	MD23	MD25	60	40	2.5	10	2,940
3　　　号	MD31	MD32	MD33	MD35	80	60	2.8	5	5,350
3 号 40 型	MD3401	MD3402	MD3403	MD3405	80	40	2.8	5	4,900
4　　　号	MD41	MD42	MD43	MD45	100	80	3	2	8,600
4号100型	MD4101	MD4102	MD4103	MD4105	100	100	3	1	10,600
1 2 0 型	MD1201	MD1202	MD1203		120	30	3.5	2	10,200
130×60型	MD1361	MD1362	MD1363	MD1365	130	60	2.8	1	9,200
5　　　号	MD51	MD52	MD53	MD55	150	100	4.0		14,400
5 号 70 型	MD5701	MD5702	MD5703	MD5705	150	70	4.0		11,400
5号150型	MD5151	MD5152	MD5153	MD5155	150	150	4.0		20,400
6　　　号	MD61	MD62	MD63	MD65	200	100	4.0		16,600
6号150型	MD6151	MD6152	MD6153	MD6155	200	150	4.0		21,600
6号200型	MD6201	MD6202	MD6203	MD6205	200	200	4.0		24,600
7　　　号	MD71	MD72	MD73	MD75	250	100	4.0		19,800
7号150型	MD7151	MD7152	MD7153	MD7155	250	150	4.0		24,000
7号200型	MD7201	MD7202	MD7203	MD7205	250	200	4.0		26,400
8　　　号	MD81	MD82	MD83	MD85	300	100	4.0		22,200
8号150型	MD8151	MD8152	MD8153	MD8155	300	150	4.0		25,200
8号200型	MD8201	MD8202	MD8203	MD8205	300	200	4.0		27,600

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

号数	品　　　　　番	サイズ（mm）	梱包数 1箱	納期区分	標準価格（円)(1本）
グレー	ホワイト	ミルキーホワイト	クリーム	W	H	t
0　　　号	1m	MD01L10	MD02L10	MD03L10	MD05L10	40	20	1.5	20		840
1　　　号	1m	MD11L10	MD12L10	MD13L10	MD15L10	40	30	1.5	10	920
2　　　号	1m	MD21L10	MD22L10	MD23L10	MD25L10	60	40	2.5	1,620
3　　　号	1m	MD31L10	MD32L10	MD33L10	MD35L10	80	60	2.8	5	2,940
3 号 40 型	1m	MD3401L10	MD3402L10	MD3403L10	MD3405L10	80	40	2.8	2,680
4　　　号	1m	MD41L10	MD42L10	MD43L10	MD45L10	100	80	3	2	4,750
4号100型	1m	MD4101L10	MD4102L10	MD4103L10	MD4105L10	100	100	3	1	5,850
12 0 型	1m	MD1201L10	MD1202L10	MD1203L10	-	120	30	3.5	2	5,650
130×60型	1m	MD1361L10	MD1362L10	MD1363L10	MD1365L10	130	60	2.8	1	5,050
5　　　号	1m	MD51L10	MD52L10	MD53L10	MD55L10	150	100	4.0	7,950
5 号 70 型	1m	MD5701L10	MD5702L10	MD5703L10	MD5705L10	150	70	4.0	6,300
5号150型	1m	MD5151L10	MD5152L10	MD5153L10	MD5155L10	150	150	4.0	11,300
6　　　号	1m	MD61L10	MD62L10	MD63L10	MD65L10	200	100	4.0	9,200
6号150型	50cm	MD6151L05	MD6152L05	MD6153L05	MD6155L05	200	150	4.0	1		6,250
1m	MD6151L10	MD6152L10	MD6153L10	MD6155L10	11,900
6号200型	50cm	MD6201L05	MD6202L05	MD6203L05	MD6205L05	200	200	4.0	7,100
1m	MD6201L10	MD6202L10	MD6203L10	MD6205L10	13,600
7　　　号	50cm	MD71L05	MD72L05	MD73L05	MD75L05	250	100	4.0	5,800
1m	MD71L10	MD72L10	MD73L10	MD75L10	11,000
7号150型	50cm	MD7151L05	MD7152L05	MD7153L05	MD7155L05	250	150	4.0	7,000
1m	MD7151L10	MD7152L10	MD7153L10	MD7155L10	13,200
7号200型	50cm	MD7201L05	MD7202L05	MD7203L05	MD7205L05	250	200	4.0	7,700
1m	MD7201L10	MD7202L10	MD7203L10	MD7205L10	14,600
8　　　号	50cm	MD81L05	MD82L05	MD83L05	MD85L05	300	100	4.0	6,500
1m	MD81L10	MD82L10	MD83L10	MD85L10	12,300
8号150型	50cm	MD8151L05	MD8152L05	MD8153L05	MD8155L05	300	150	4.0	7,350
1m	MD8151L10	MD8152L10	MD8153L10	MD8155L10	14,000
8号200型	50cm	MD8201L05	MD8202L05	MD8203L05	MD8205L05	300	200	4.0	8,100
1m	MD8201L10	MD8202L10	MD8203L10	MD8205L10	15,300

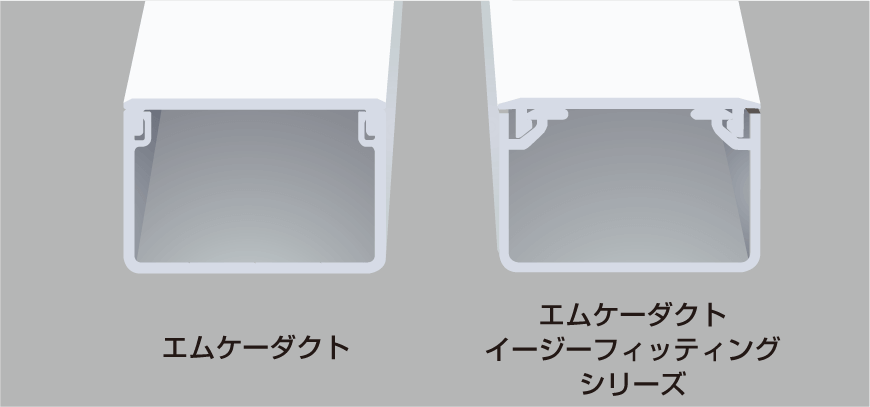

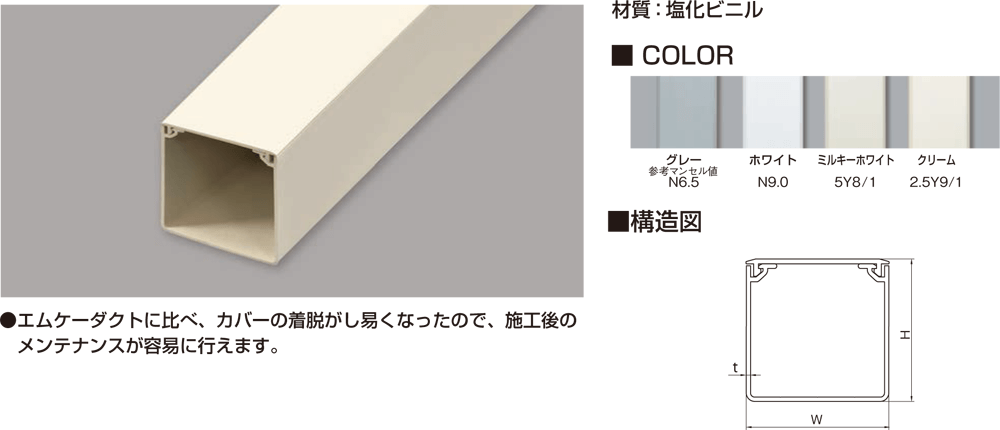

イージーフィッティングシリーズ

号数		品　　　　　番			サイズ（mm）			梱包数1箱	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	t	梱包数1箱	標準価格（円)(1本）
2　　　号	EFMD21	EFMD22	EFMD23	EFMD25	60	40	2.5	8	オープン価格
3　　　号	EFMD31	EFMD32	EFMD33	EFMD35	80	60	2.8	4	オープン価格
4　　　号	EFMD41	EFMD42	EFMD43	EFMD45	100	80	3	2	オープン価格
4号100型	EFMD4101	EFMD4102	EFMD4103	EFMD4105	100	100	3	1	オープン価格
130×60型	EFMD1361	EFMD1362	EFMD1363	EFMD1365	130	60	2.8		オープン価格
5　　　号	EFMD51	EFMD52	EFMD53	EFMD55	150	100	4.0		オープン価格
6　　　号	EFMD61	EFMD62	EFMD63	EFMD65	200	100	4.0		オープン価格

エムケーダクト付属品がそのまま使用可能

従来のエムケーダクトと外形寸法が同一ですので、付属品（一部を除く）をそのままご利用いただけます。
施工現場の状況に応じて「エムケーダクト」と組み合わせて使用することも可能です。

エムケーダクト付属品がそのまま使用可能

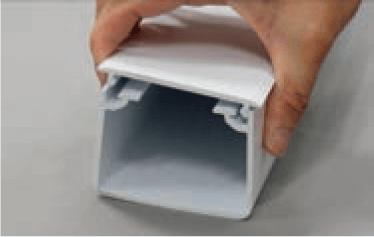

カバーの脱着が簡単

かん合方式がはめ込み式から外かん合になったので、カバーが外しやすくなりました。

カバーの脱着が簡単

工場配線などの頻繁なメンテナンスに最適

取り外しが簡単なのでメンテナンス時の手間を軽減できます。

ケーブルの飛び出しを防止

ケーブルの飛び出しを防止する形状で施工が簡単に行えます。

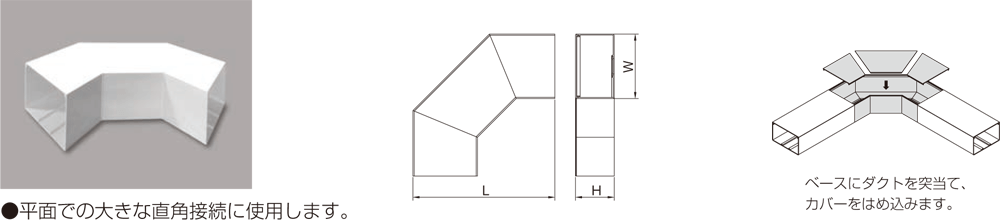

平面マガリ材質：ASA ／塩化ビニル

平面マガリ

号数	品　　　　　番				サイズ（mm）				梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L1	L2	梱包数	納期区分	標準価格（円)(1個）
0　　　号	MDM101	MDM102	MDM103	MDM105	40.0	20.0	70.3	10.0	1		1,320
1　　　号	MDM111	MDM112	MDM113	MDM115	40.0	30.0	70.5	10.0			1,650
2　　　号	MDM121	MDM122	MDM123	MDM125	60.0	40.0	110.6	10.0			2,030
3　　　号	MDM131	MDM132	MDM133	MDM135	80.0	60.0	137.2	12.5			4,200
3 号 40 型	MDM3401	MDM3402	MDM3403	MDM3405	80.0	40.0	125.0	-			4,200
4　　　号	MDM141	MDM142	MDM143	MDM145	100.0	80.0	160.0	13.0			7,100
4号100型	MDM4101	MDM4102	MDM4103	MDM4105	100.0	100.0	160.0	-			7,100
1 2 0 型	MDM1201	MDM1202	MDM1203	-	120.0	30.0	180.0	-			7,100
130×60型	MDM1361	MDM1362	MDM1363	MDM1365	130.0	60.0	190.0	-			7,100
5　　　号	MDM151	MDM152	MDM153	MDM155	150.0	100.0	210.0	-			12,700
5 号 70 型	MDM5701	MDM5702	MDM5703	MDM5705	150.0	70.0	210.0	-			12,700
5号150型	MDM5151	MDM5152	MDM5153	MDM5155	150.0	150.0	210.0	-			12,700
6　　　号	MDM161	MDM162	MDM163	MDM165	200.0	100.0	280.0	-			12,800
6号150型	MDM6151	MDM6152	MDM6153	MDM6155	200.0	150.0	300.0	-	1		33,800
6号200型	MDM6201	MDM6202	MDM6203	MDM6205	200.0	200.0	300.0	-			38,200
7　　　号	MDM171	MDM172	MDM173	MDM175	250.0	100.0	350.0	-			32,500
7号150型	MDM7151	MDM7152	MDM7153	MDM7155	250.0	150.0	350.0	-			36,500
7号200型	MDM7201	MDM7202	MDM7203	MDM7205	250.0	200.0	350.0	-			42,400
8　　　号	MDM181	MDM182	MDM183	MDM185	300.0	100.0	400.0	-			37,000
8号150型	MDM8151	MDM8152	MDM8153	MDM8155	300.0	150.0	400.0	-			42,300
8号200型	MDM8201	MDM8202	MDM8203	MDM8205	300.0	200.0	400.0	-			48,000

※3号、130×60型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※0号から130×60型までは袋梱包、5号からは箱梱包となります。

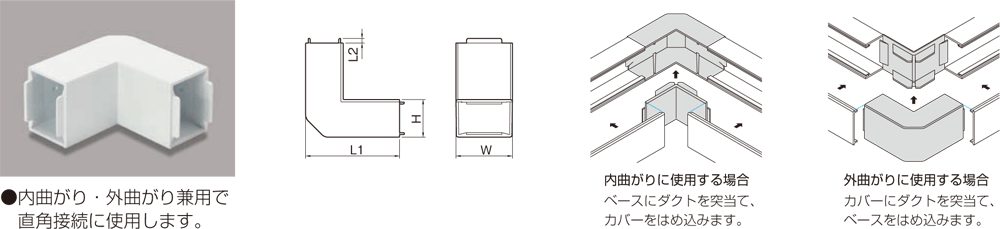

内外マガリ材質：ASA

内外マガリ

号数	品　　　　　番				サイズ（mm）				梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L1	L2	梱包数 1 袋	標準価格（円)(1個）
0　　　号	MDK101	MDK102	MDK103	MDK105	40	20	70	5	1	1,320
1　　　号	MDK111	MDK112	MDK113	MDK115	40	30	70	5		1,650
2　　　号	MDK121	MDK122	MDK123	MDK125	60	40	100	5		2,030
3　　　号	MDK131	MDK132	MDK133	MDK135	80	60	130	5		4,200
4　　　号	MDK141	MDK142	MDK143	MDK145	100	80	150	10		7,100

※ 3号につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

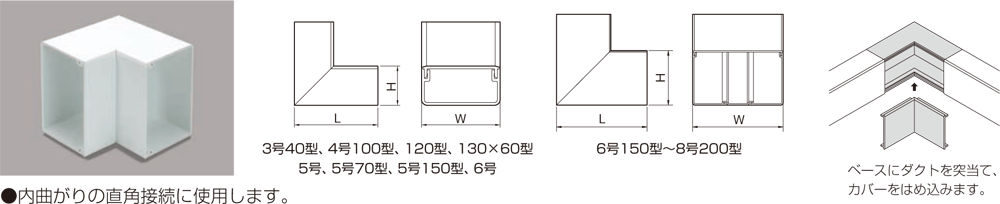

内マガリ材質：塩化ビニル

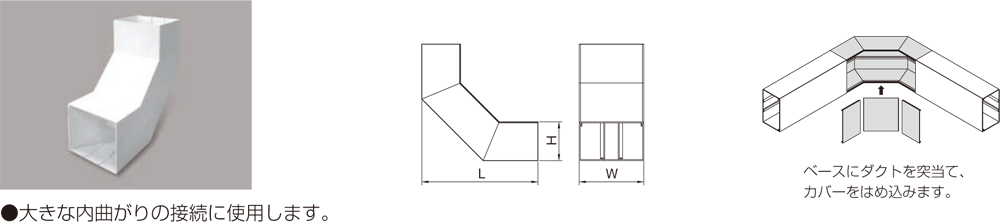

内マガリ

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
3 号 40 型	MDU3401	MDU3402	MDU3403	MDU3405	80	40	85	1		4,200
4号100型	MDU4101	MDU4102	MDU4103	MDU4105	100	100	160			7,100
1 2 0 型	MDU1201	MDU1202	MDU1203	-	120	30	90			7,100
130×60型	MDU1361	MDU1362	MDU1363	MDU1365	130	60	120			7,100
5　　　号	MDU151	MDU152	MDU153	MDU155	150	100	160			12,700
5 号 70 型	MDU5701	MDU5702	MDU5703	MDU5705	150	70	130			12,700
5号150型	MDU5151	MDU5152	MDU5153	MDU5155	150	150	210			12,700
6　　　号	MDU161	MDU162	MDU163	MDU165	200	100	180			12,800
6号150型	MDU6151	MDU6152	MDU6153	MDU6155	200	150	250	1		31,400
6号200型	MDU6201	MDU6202	MDU6203	MDU6205	200	200	300			35,500
7　　　号	MDU171	MDU172	MDU173	MDU175	250	100	200			29,300
7号150型	MDU7151	MDU7152	MDU7153	MDU7155	250	150	250			33,800
7号200型	MDU7201	MDU7202	MDU7203	MDU7205	250	200	300			39,300
8　　　号	MDU181	MDU182	MDU183	MDU185	300	100	200			33,300
8号150型	MDU8151	MDU8152	MDU8153	MDU8155	300	150	250			38,200
8号200型	MDU8201	MDU8202	MDU8203	MDU8205	300	200	300			44,000

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※ 0号から130×60型までは袋梱包、5号からは箱梱包となります。

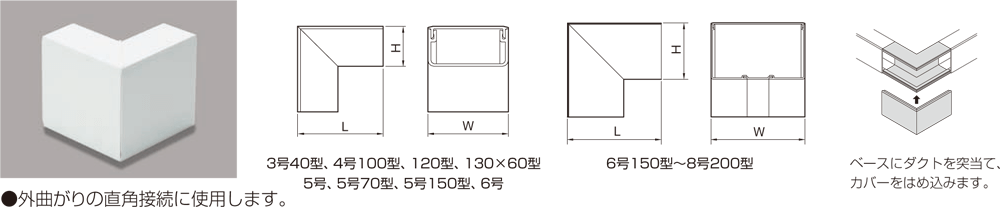

外マガリ材質：塩化ビニル

外マガリ

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
3 号 40 型	MDS3401	MDS3402	MDS3403	MDS3405	80	40	85	1		4,200
4号100型	MDS4101	MDS4102	MDS4103	MDS4105	100	100	160			7,100
1 2 0 型	MDS1201	MDS1202	MDS1203	-	120	30	90			7,100
130×60型	MDS1361	MDS1362	MDS1363	MDS1365	130	60	120			7,100
5　　　号	MDS151	MDS152	MDS153	MDS155	150	100	160			12,700
5 号 70 型	MDS5701	MDS5702	MDS5703	MDS5705	150	70	130			12,700
5号150型	MDS5151	MDS5152	MDS5153	MDS5155	150	150	210			12,700
6　　　号	MDS161	MDS162	MDS163	MDS165	200	100	180			12,800
6号150型	MDS6151	MDS6152	MDS6153	MDS6155	200	150	250	1		31,400
6号200型	MDS6201	MDS6202	MDS6203	MDS6205	200	200	300			35,500
7　　　号	MDS171	MDS172	MDS173	MDS175	250	100	200			29,300
7号150型	MDS7151	MDS7152	MDS7153	MDS7155	250	150	250			33,800
7号200型	MDS7201	MDS7202	MDS7203	MDS7205	250	200	300			39,300
8　　　号	MDS181	MDS182	MDS183	MDS185	300	100	200			33,300
8号150型	MDS8151	MDS8152	MDS8153	MDS8155	300	150	250			38,200
8号200型	MDS8201	MDS8202	MDS8203	MDS8205	300	200	300			44,000

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※ 3号40型から130×60型までは袋梱包、5号からは箱梱包となります。

ブンキボックス材質：ASA ／塩化ビニル

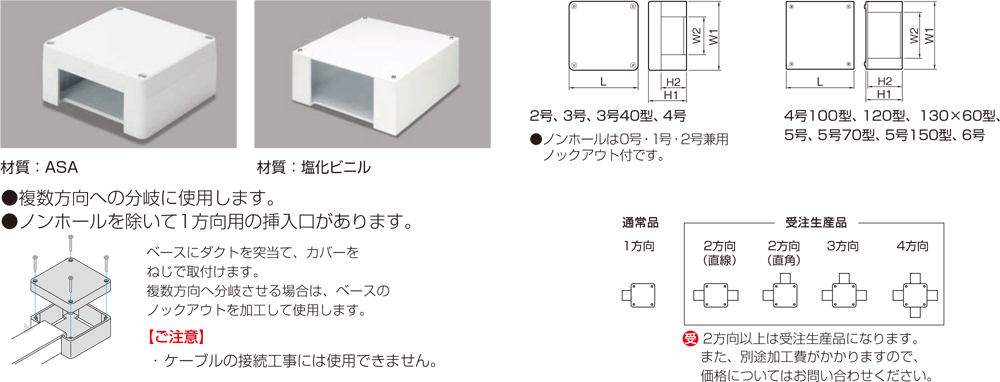

ブンキボックス

号数	品　　　　　番				サイズ（mm）					梱包数	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	H1	H2	L	梱包数	標準価格（円)(1個）
2号ノンホール	MDB201	MDB202	MDB203	MDB205	110	-	60.5	-	110	1	3,150
2　　　号	MDB211	MDB212	MDB213	MDB215	110	60.5	60.5	40.5	110		3,150
3　　　号	MDB311	MDB312	MDB313	MDB315	130	80.5	80.5	60.5	130		6,900
3 号 40 型	MDB3411	MDB3412	MDB3413	MDB3415	130	80.5	61.5	41.5	130		6,900
4　　　号	MDB411	MDB412	MDB413	MDB415	150	100.5	100.5	80.5	150		8,600
4号100型	MDB41011	MDB41012	MDB41013	MDB41015	150	101.5	105.5	101.5	150		8,600
1 2 0 型	MDB1211	MDB1212	MDB1213	-	197	121.5	35.5	31.5	197		8,600
130×60型	MDB13611	MDB13612	MDB13613	MDB13615	247	131.5	65.5	61.5	247		12,000
5　　　号	MDB511	MDB512	MDB513	MDB515	247	151.5	105.5	101.5	247		16,500
5 号 70 型	MDB5711	MDB5712	MDB5713	MDB5715	247	151.5	75.5	71.5	247		16,500
5号150型	MDB51511	MDB51512	MDB51513	MDB51515	247	151.5	155.5	151.5	247		16,500
6　　　号	MDB611	MDB612	MDB613	MDB615	297	201.5	105.5	101.5	297		19,500

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※ 2号ノンホールから130×60型までは袋梱包、5号からは箱梱包となります。

T 型ブンキ材質：塩化ビニル

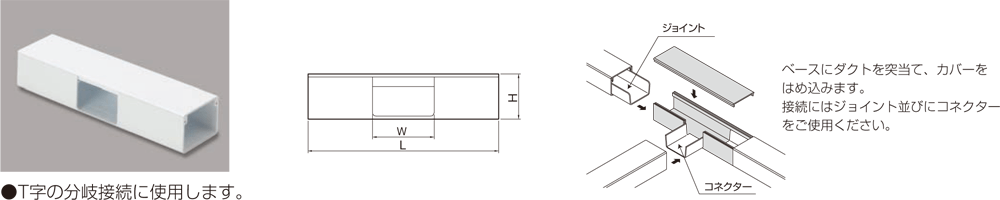

T 型ブンキ

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
0　　　号	MDT01	MDT02	MDT03	MDT05	37.0	20.0	150.0	1		2,550
1　　　号	MDT11	MDT12	MDT13	MDT15	37.0	30.0	150.0			2,550
2　　　号	MDT21	MDT22	MDT23	MDT25	55.0	40.0	170.0			3,300
3　　　号	MDT31	MDT32	MDT33	MDT35	74.4	60.0	220.0			6,000
3 号 40 型	MDT3401	MDT3402	MDT3403	MDT3405	74.4	40.0	220.0			6,000
4　　　号	MDT41	MDT42	MDT43	MDT45	94.0	80.0	240.0			7,350
4号100型	MDT4101	MDT4102	MDT4103	MDT4105	94.0	100.0	240.0			7,350
1 2 0 型	MDT1201	MDT1202	MDT1203	-	113.0	30.0	320.0			7,350
130×60型	MDT1361	MDT1362	MDT1363	MDT1365	124.4	60.0	320.0			7,350
5　　　号	MDT51	MDT52	MDT53	MDT55	142.0	100.0	390.0			11,200
5 号 70 型	MDT5701	MDT5702	MDT5703	MDT5705	142.0	70.0	390.0			11,200
5号150型	MDT5151	MDT5152	MDT5153	MDT5155	142.0	150.0	390.0			11,200
6　　　号	MDT61	MDT62	MDT63	MDT65	192.0	100.0	440.0			14,300
6号150型	MDT6151	MDT6152	MDT6153	MDT6155	192.0	150.0	440.0	1		32,000
6号200型	MDT6201	MDT6202	MDT6203	MDT6205	192.0	200.0	440.0			32,800
7　　　号	MDT71	MDT72	MDT73	MDT75	242.0	100.0	550.0			34,200
7号150型	MDT7151	MDT7152	MDT7153	MDT7155	242.0	150.0	550.0			35,200
7号200型	MDT7201	MDT7202	MDT7203	MDT7205	242.0	200.0	550.0			36,400
8　　　号	MDT81	MDT82	MDT83	MDT85	292.0	100.0	600.0			35,200
8号150型	MDT8151	MDT8152	MDT8153	MDT8155	292.0	150.0	600.0			36,000
8号200型	MDT8201	MDT8202	MDT8203	MDT8205	292.0	200.0	600.0			37,300

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※ 0号から130×60型までは袋梱包、5号からは箱梱包となります。

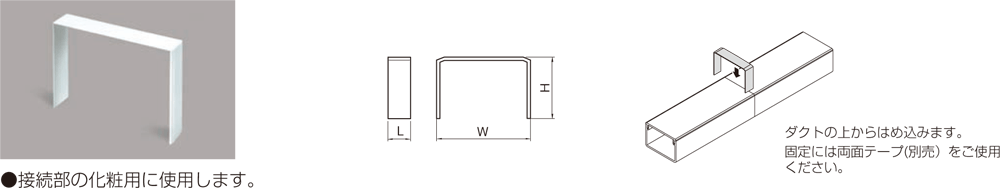

コネクター材質：塩化ビニル

コネクター

号数	品　　　　　番	サイズ（mm）			梱包数 1 袋	納期区分	標準価格（円)(1個）
号数	グレー	W	H	L	梱包数 1 袋	納期区分	標準価格（円)(1個）
0　　　号	MDC01	37.5	9.5	45	1		335
1　　　号	MDC11	40	19	45			335
2　　　号	MDC21	57	25	50			450
3　　　号	MDC31	78	38	60			710
3 号 40 型	MDC3401	75.6	18	60			710
4　　　号	MDC41	98	57	60			1,170
4号100型	MDC41	98	57	60			1,170
1 2 0 型	MDC1201	114	9.5	75			1,170
130×60型	MDC1361	127	38	75			1,880
5　　　号	MDC51	146	73	100			1,880
5 号 70 型	MDC5701	143.7	40	100			1,880
5号150型	MDC51	146	73	100			1,880
6　　　号	MDC61	196	77	100			2,330
6号150型	MDC6151	203	118	200	1		3,530
6号200型	MDC6201	206	168	200			5,000
7　　　号	MDC71	250	68	200			3,530
7号150型	MDC7151	253	118	200			4,700
7号200型	MDC7201	256	168	200			5,650
8　　　号	MDC81	300	68	200			4,700
8号150型	MDC8151	303	118	200			5,650
8号200型	MDC8201	306	168	200			6,500

※ダクトの中に取付けるため、色はグレーのみとなります。

ジョイント材質：塩化ビニル

ジョイント

号数	品　　　　　番	サイズ（mm）			梱包数 1 袋	納期区分	標準価格（円)(1個）
号数	グレー	W	H	L	梱包数 1 袋	納期区分	標準価格（円)(1個）
0　　　号	MDJ01	37.5	9.5	90	1		260
1　　　号	MDJ11	40	19	90			260
2　　　号	MDJ21	57	25	90			365
3　　　号	MDJ31	78	38	120			640
3 号 40 型	MDJ3401	75.6	18	120			640
4　　　号	MDJ41	98	57	120			970
4号100型	MDJ41	98	57	120			970
1 2 0 型	MDJ1201	114	9.5	150			970
130×60型	MDJ1361	127	38	150			1,430
5　　　号	MDJ51	146	73	200			1,880
5 号 70 型	MDJ5701	143.7	40	200			1,880
5号150型	MDJ51	146	73	200			1,880
6　　　号	MDJ61	196	77	200			2,250
6号150型	MDJ6151	203	118	200	1		3,450
6号200型	MDJ6201	206	168	200			4,950
7　　　号	MDJ71	250	68	200			3,450
7号150型	MDJ7151	253	118	200			4,650
7号200型	MDJ7201	256	168	200			5,600
8　　　号	MDJ81	300	68	200			4,650
8号150型	MDJ8151	303	118	200			5,600
8号200型	MDJ8201	306	168	200			6,450

※ダクトの中に取付けるため、色はグレーのみとなります。

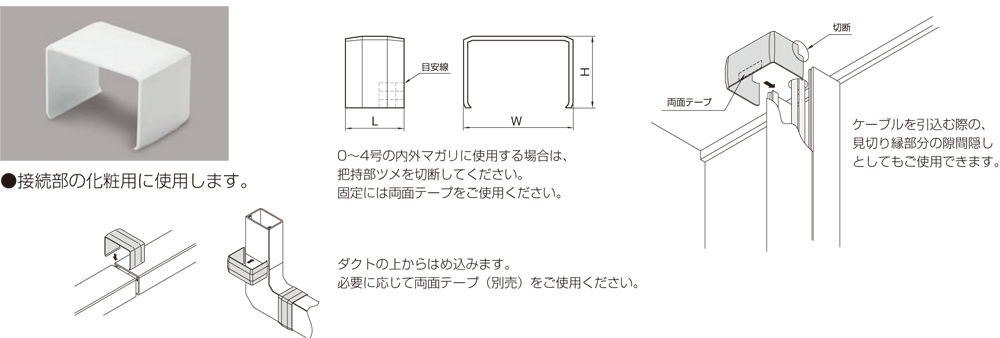

ジョイントカバー（0 ～ 6 号）材質：ASA

ジョイントカバー（0 ～ 6 号）

号数	品　　　　　番				サイズ（mm）			梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数 1 袋	標準価格（円)(1個）
0　　　号	MDJC01	MDJC02	MDJC03	MDJC05	44.4	22.2	30	1	150
1　　　号	MDJC11	MDJC12	MDJC13	MDJC15	44.4	32.2	30		170
2　　　号	MDJC21	MDJC22	MDJC23	MDJC25	65.4	42.7	35		245
3　　　号	MDJC31	MDJC32	MDJC33	MDJC35	85.4	62.7	40		435
3 号 40 型	MDJC3401	MDJC3402	MDJC3403	MDJC3405	86.5	43.8	40		435
4　　　号	MDJC41	MDJC42	MDJC43	MDJC45	105.4	82.7	50		600
4号100型	MDJC4101	MDJC4102	MDJC4103	MDJC4105	107	104.1	50		790
130×60型	MDJC1361	MDJC1362	MDJC1363	MDJC1365	135.4	62.7	50		750
5　　　号	MDJC51	MDJC52	MDJC53	MDJC55	159	106.1	50		980
5 号 70 型	MDJC5701	MDJC5702	MDJC5703	MDJC5705	159	76.1	50		980
5号150型	MDJC5151	MDJC5152	MDJC5153	MDJC5155	159	156.1	50		1,130
6　　　号	MDJC61	MDJC62	MDJC63	MDJC65	209	106.1	50		1,200

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

ジョイントカバー
（6号150型～8号200型）材質：塩化ビニル

号数	品　　　　　番				サイズ（mm）			梱包数 1 袋	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数 1 袋	納期区分	標準価格（円)(1個）
6号150型	MDJC6151	MDJC6152	MDJC6153	MDJC6155	210	152	50	1		2,500
6号200型	MDJC6201	MDJC6202	MDJC6203	MDJC6205	210	202	50			3,080
7　　　号	MDJC71	MDJC72	MDJC73	MDJC75	260	102	50			2,500
7号150型	MDJC7151	MDJC7152	MDJC7153	MDJC7155	260	152	50			2,950
7号200型	MDJC7201	MDJC7202	MDJC7203	MDJC7205	260	202	50			3,530
8　　　号	MDJC81	MDJC82	MDJC83	MDJC85	310	102	50			2,950
8号150型	MDJC8151	MDJC8152	MDJC8153	MDJC8155	310	152	50			3,530
8号200型	MDJC8201	MDJC8202	MDJC8203	MDJC8205	310	202	50			4,300

ジョイントカバー
（6号150型～8号200型）材質：塩化ビニル

ジョイントカバー（6 号150 型～ 8 号200 型）

号数	品　　　　　番				サイズ（mm）		梱包数 1袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	梱包数 1袋	標準価格（円)(1個）
3　　　号	MDJP31	MDJP32	MDJP33	MDJP35	80	13	1	435
4　　　号	MDJP41	MDJP42	MDJP43	MDJP45	100	13.8		545
4号100型	MDJP41	MDJP42	MDJP43	MDJP45	100	13.8		545
130×60型	MDJP1301	MDJP1302	MDJP1303	MDJP1305	130	13		750
5　　　号	MDJP51	MDJP52	MDJP53	MDJP55	150	15.3		820
6　　　号	MDJP61	MDJP62	MDJP63	MDJP65	200	15.3		1,090

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※イージーフィッティングシリーズでは使用できません。

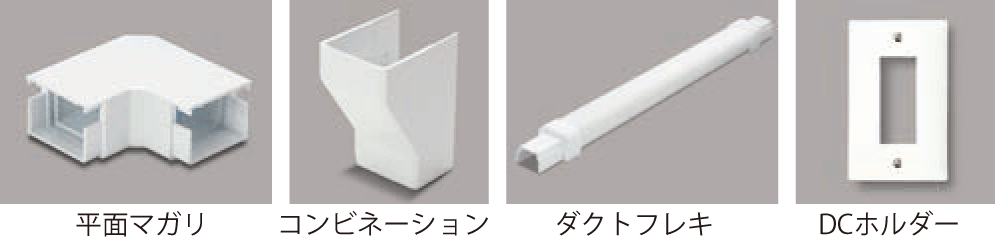

コンビネーション材質：ASA

コンビネーション

号数	品　　　　　番				サイズ（mm）				梱包数 1袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H1	H2	L	梱包数 1袋	標準価格（円)(1個）
0　　　号	MDCB01	MDCB02	MDCB03	MDCB05	45.9	60	22.6	80	1	710
1　　　号	MDCB11	MDCB12	MDCB13	MDCB15	45.9	60	32.6	80		750
2　　　号	MDCB21	MDCB22	MDCB23	MDCB25	66.9	70	43.1	80		790
3　　　号	MDCB31	MDCB32	MDCB33	MDCB35	87	100	63	100		900
3 号 40 型	MDCB3401	MDCB3402	MDCB3403	MDCB3405	87	80	43	100		900
4　　　号	MDCB41	MDCB42	MDCB43	MDCB45	107	120	83	100		1,350
4号100型	MDCB4101	MDCB4102	MDCB4103	MDCB4105	107	130	104	130		1,580
130×60型	MDCB1361	MDCB1362	MDCB1363	MDCB1365	137.4	100	62.5	100		1,730

※3号、130×60型につきましては「フリーコンセントシリーズ」として、ライトベージュ色もございます。
※130×60型はイージーフィッティングシリーズでは使用できません。

固定バンド材質：ASA ／塩化ビニル

固定バンド

号数	品　　　　　番				サイズ（mm）						梱包数 1 袋	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W1	W2	W3	H	L	Φ	梱包数 1 袋	納期区分	標準価格（円)(1個）
0　　号	MDA01	MDA02	MDA03	MDA05	80.0	41.0	60.0	22.5	25.0	6.0	1		320
1　　号	MDA11	MDA12	MDA13	MDA15	80.0	41.0	60.0	32.5	25.0	6.0			320
2　　号	MDA21	MDA22	MDA23	MDA25	100.0	61.0	80.0	42.5	30.0	6.0			410
3　　号	MDA31	MDA32	MDA33	MDA35	130.0	81.0	103.0	63.0	35.0	7.0			680
3号40型	MDA3401	MDA3402	MDA3403	MDA3405	130.0	80.5	103.0	43.0	35.0	7.0			680
4　　号	MDA41	MDA42	MDA43	MDA45	155.0	101.0	124.0	83.0	40.0	8.0			940
4号100型	MDA4101	MDA4102	MDA4103	MDA4105	170.0	102.0	140.0	103.0	50.0	8.0			940
1 2 0 型	MDA1201	MDA1202	MDA1203	-	190.0	121.0	160.0	33.0	50.0	8.0			940
130×60型	MDA1361	MDA1362	MDA1363	MDA1365	210.0	131.0	175.0	63.0	50.0	8.0			1,800
5　　号	MDA51	MDA52	MDA53	MDA55	240.0	152.0	200.0	102.0	50.0	8.0			1,800
5号70型	MDA5701	MDA5702	MDA5703	MDA5705	240.0	151.0	200.0	73.0	50.0	8.0			1,800
5号150型	MDA5151	MDA5152	MDA5153	MDA5155	240.0	152.0	200.0	153.0	50.0	8.0			1,800
6　　号	MDA61	MDA62	MDA63	MDA65	290.0	202.0	250.0	102.0	50.0	10.0			2,080
6号150型	MDA6151	MDA6152	MDA6153	MDA6155	300.0	202.0	250.0	152.0	50.0	10.0	1		3,530
6号200型	MDA6201	MDA6202	MDA6203	MDA6205	300.0	202.0	250.0	202.0	50.0	10.0			4,700
7　　号	MDA71	MDA72	MDA73	MDA75	350.0	252.0	300.0	102.0	50.0	10.0			3,530
7号150型	MDA7151	MDA7152	MDA7153	MDA7155	350.0	252.0	300.0	152.0	50.0	10.0			4,150
7号200型	MDA7201	MDA7202	MDA7203	MDA7205	350.0	252.0	300.0	202.0	50.0	10.0			5,000
8　　号	MDA81	MDA82	MDA83	MDA85	400.0	302.0	350.0	102.0	50.0	10.0			4,150
8号150型	MDA8151	MDA8152	MDA8153	MDA8155	400.0	302.0	350.0	152.0	50.0	10.0			5,000
8号200型	MDA8201	MDA8202	MDA8203	MDA8205	400.0	302.0	350.0	202.0	50.0	10.0			5,950

※ 3号、130 × 60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

吊り金具材質：ステンレス

吊り金具

号数	品　　番	サイズ（mm）		納期区分	標準価格（円)(1個）
号数	品　　番	W	H	納期区分	標準価格（円)(1個）
0 号・1 号	MDTK11	44	85		オープン価格
2 号	MDTK21	65	100		オープン価格

引込カバー材質：ASA

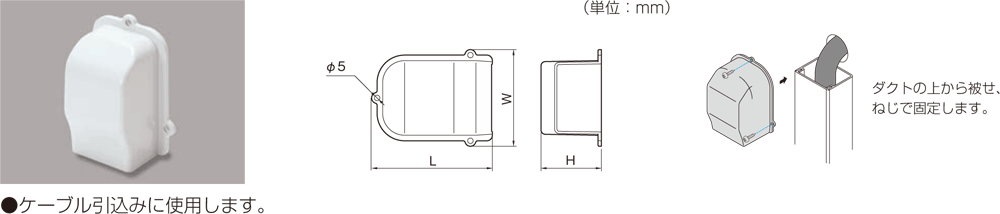

引込カバー

号数	品　　　　　番			サイズ（mm）			梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	W	H	L	梱包数 1 袋	標準価格（円)(1個）
0　　号	MDHC01	MDHC02	MDHC03	67	30	90	1	730
1　　号	MDHC11	MDHC12	MDHC13	67	40	90		790
2　　号	MDHC21	MDHC22	MDHC23	88	55	110		1,030
3　　号	MDHC31	MDHC32	MDHC33	109	75	130		1,630

タチサゲボックス材質：ASA

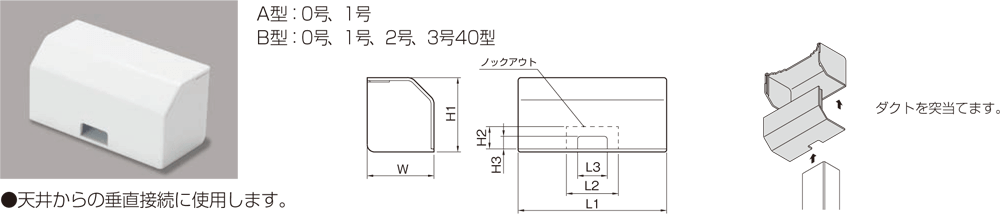

タチサゲボックス

号数	品　　　　　番				サイズ（mm）							梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H1	H2	H3	L1	L2	L3	梱包数 1 袋	標準価格（円)(1個）
A 型	MDV11	MDV12	MDV13	MDV15	45	50	15	8.5	100	35	20	1	780
B 型	MDV21	MDV22	MDV23	MDV25	65	70	22	15	140	55	35	1	1,350

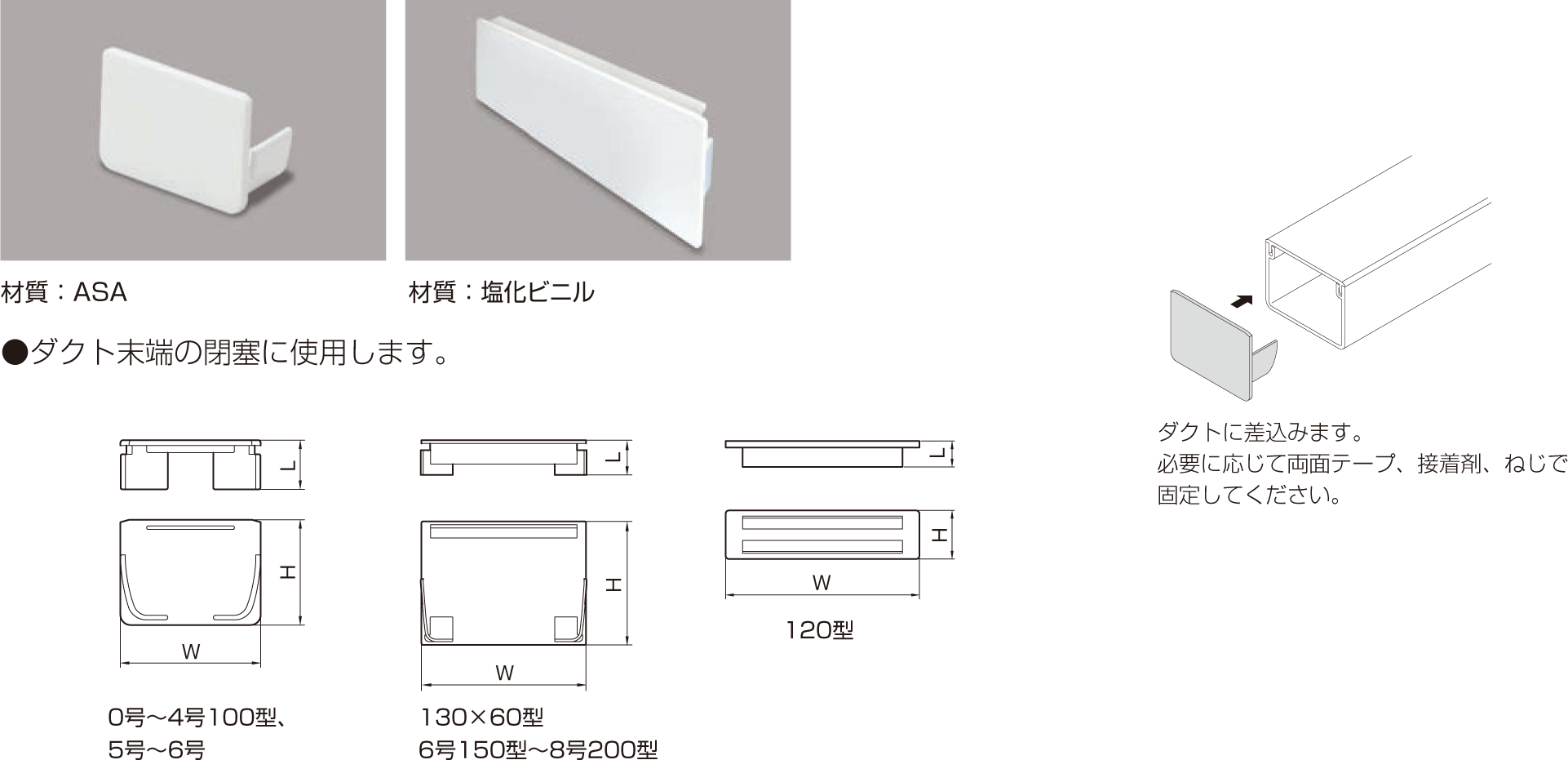

エンド差込型材質：ASA ／塩化ビニル

エンド差込型

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
0　　　号	KMDE01	KMDE02	KMDE03	KMDE05	40	20	19.5	1		135
1　　　号	KMDE11	KMDE12	KMDE13	KMDE15	40	30	20.5			150
2　　　号	KMDE21	KMDE22	KMDE23	KMDE25	60	40	20.5			215
3　　　号	KMDE31	KMDE32	KMDE33	KMDE35	80	60	28			415
3 号 40 型	KMDE3401	KMDE3402	KMDE3403	KMDE3405	80	40	28			515
4　　　号	KMDE41	KMDE42	KMDE43	KMDE45	100	80	33			750
4号100型	KMDE4101	KMDE4102	KMDE4103	KMDE4105	100	100	33			750
1 2 0 型	KMDE1201	KMDE1202	KMDE1203	-	120	30	16			2,400
130×60型	KMDE1361	KMDE1362	KMDE1363	KMDE1365	130	60	42			2,400
5　　　号	KMDE51	KMDE52	KMDE53	KMDE55	150	100	33			3,220
5 号 70 型	KMDE5701	KMDE5702	KMDE5703	KMDE5705	150	70	33			3,220
5号150型	KMDE5151	KMDE5152	KMDE5153	KMDE5155	150	150	33			3,220
6　　　号	KMDE61	KMDE62	KMDE63	KMDE65	200	100	33			3,570
6号150型	KMDE6151	KMDE6152	KMDE6153	KMDE6155	200	150	42	1		3,970
6号200型	KMDE6201	KMDE6202	KMDE6203	KMDE6205	200	200	42			4,700
7　　　号	KMDE71	KMDE72	KMDE73	KMDE75	250	100	42			3,970
7号150型	KMDE7151	KMDE7152	KMDE7153	KMDE7155	250	150	42			4,450
7号200型	KMDE7201	KMDE7202	KMDE7203	KMDE7205	250	200	42			5,950
8　　　号	KMDE81	KMDE82	KMDE83	KMDE85	300	100	42			4,450
8号150型	KMDE8151	KMDE8152	KMDE8153	KMDE8155	300	150	42			5,950
8号200型	KMDE8201	KMDE8202	KMDE8203	KMDE8205	300	200	42			7,700

※ 3号、130×60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

エンド材質：ASA

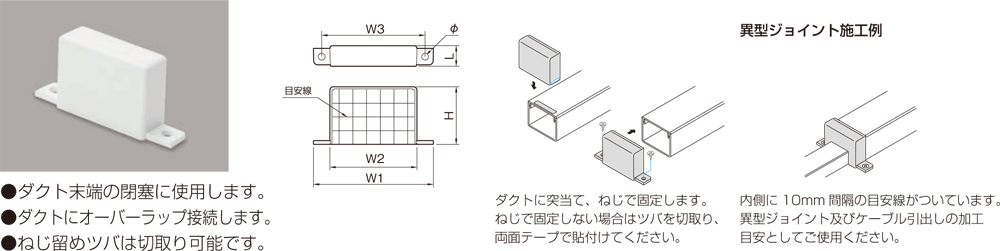

エンド

号数	品　　　　　番				サイズ（mm）						梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W1	W2	W3	H	L	Φ	梱包数 1 袋	標準価格（円)(1個）
0　　　号	MDE01	MDE02	MDE03	MDE05	67.5	43.5	55.5	22.0	15.0	5.0	1	135
1　　　号	MDE11	MDE12	MDE13	MDE15	68.0	44.0	56.0	32.0	15.0	5.0		150
2　　　号	MDE21	MDE22	MDE23	MDE25	87.5	63.5	75.5	42.0	15.0	5.0		215
3　　　号	MDE31	MDE32	MDE33	MDE35	108.5	84.5	96.5	62.0	20.0	5.0		415
3 号 40 型	MDE3401	MDE3402	MDE3403	MDE3405	108.0	84.0	96.0	42.0	20.0	5.0		365
4　　　号	MDE41	MDE42	MDE43	MDE45	135.5	105.5	120.5	82.5	25.0	6.0		750
4号100型	MDE4101	MDE4102	MDE4103	MDE4105	135.5	105.5	120.5	102.5	25.0	6.0		750
1 2 0 型	MDE1201	MDE1202	MDE1203	-	155.5	125.5	140.5	32.5	25.0	6.0		750
5　　　号	MDE51	MDE52	MDE53	MDE55	185.5	155.5	170.5	102.5	30.0	6.0		1,240
5 号 70 型	MDE5701	MDE5702	MDE5703	MDE5705	185.0	155.0	170.0	72.5	30.0	6.0		1,240
5号150型	MDE5151	MDE5152	MDE5153	MDE5155	185.0	155.0	170.0	152.5	30.0	6.0		1,650
6　　　号	MDE61	MDE62	MDE63	MDE65	236.0	206.0	221.0	102.5	30.0	6.0		1,650

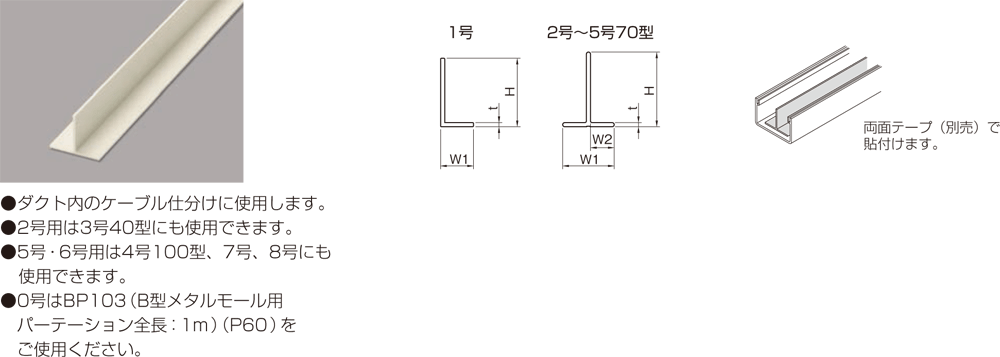

パーテーション材質：塩化ビニル

エンド

号数	品　　　　　番	サイズ（mm）				梱包数 1 袋	標準価格（円)(1個）
号数	ミルキーホワイト	W1	W2	H	t	梱包数 1 袋	標準価格（円)(1個）
1 　号	MDP13	12.0	-	25.0	1.5	50	1,650
2 　号	MDP23	37.8	18.0	30.0	1.8	20	3,150
3 　号	MDP33	51.0	18.0	50.0	1.8	20	3,300
4 　号	MDP43	47.0	22.3	68.0	2.5	10	3,750
5号 • 6号	MDP53	46.0	21.5	88.0	3.0		4,950
5 号 70 型	MDP5703	49.0	23.3	60.0	2.5		4,650

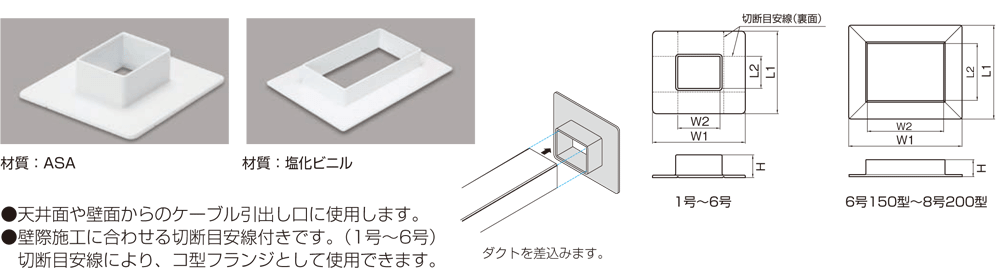

フランジ材質：ASA ／塩化ビニル

フランジ

号数	品　　　　　番				サイズ（mm）					梱包数 1 袋	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	W2	H	L1	L2	梱包数 1 袋	納期区分	標準価格（円)(1個）
1　　　号	MDF11	MDF12	MDF13	MDF15	90	41	22	80	31	1		3,300
2　　　号	MDF21	MDF22	MDF23	MDF25	120	61	32.5	100	41			3,300
3　　　号	MDF31	MDF32	MDF33	MDF35	130	81	32.5	110	61			4,050
3 号 40 型	MDF3401	MDF3402	MDF3403	MDF3405	130	81.5	35	90	41.5			4,050
4　　　号	MDF41	MDF42	MDF43	MDF45	150	101.5	35	130	81.5			6,200
4号100型	MDF4101	MDF4102	MDF4103	MDF4105	150	101.5	35	150	101.5			6,200
1 2 0 型	MDF1201	MDF1202	MDF1203	-	170	121.5	35	80	31.5			6,200
130×60型	MDF1361	MDF1362	MDF1363	MDF1365	180	131.5	35	110	61.5			6,200
5　　　号	MDF51	MDF52	MDF53	MDF55	210	152	35	160	102			6,650
5 号 70 型	MDF5701	MDF5702	MDF5703	MDF5705	210	152	35	130	72			6,650
5号150型	MDF5151	MDF5152	MDF5153	MDF5155	210	152	35	210	152			6,650
6　　　号	MDF61	MDF62	MDF63	MDF65	260	202	35	160	102			7,400
6号150型	MDF6151	MDF6152	MDF6153	MDF6155	300	202	44	250	152	1		8,200
6号200型	MDF6201	MDF6202	MDF6203	MDF6205	300	202	44	300	202			8,900
7　　　号	MDF71	MDF72	MDF73	MDF75	350	252	44	200	102			7,850
7号150型	MDF7151	MDF7152	MDF7153	MDF7155	350	252	44	250	152			9,300
7号200型	MDF7201	MDF7202	MDF7203	MDF7205	350	252	44	300	202			10,200
8　　　号	MDF81	MDF82	MDF83	MDF85	400	302	44	200	102			8,900
8号150型	MDF8151	MDF8152	MDF8153	MDF8155	400	302	44	250	152			9,800
8号200型	MDF8201	MDF8202	MDF8203	MDF8205	400	302	44	300	202			10,700

※ 3 号、130 × 60 型につきましては、「フリーコンセントシリーズ」として、ライトベージュ色もございます。

コ型フランジ材質：塩化ビニル

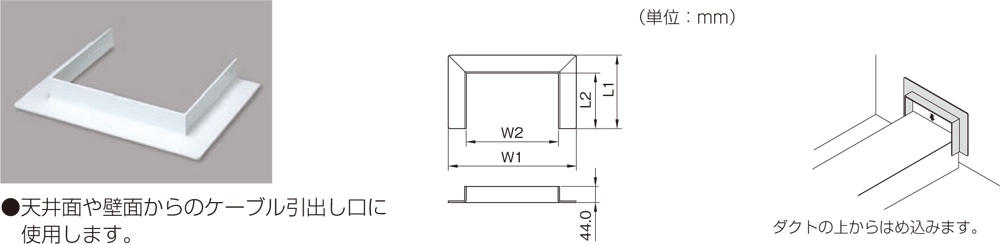

コ型フランジ

号数	品　　　　　番				サイズ（mm）				梱包数 1袋	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	W2	L1	L2	梱包数 1袋	納期区分	標準価格（円)(1個）
6号150型	MDFC6151	MDFC6152	MDFC6153	MDFC6155	300	202	201	152	1		6,900
6号200型	MDFC6201	MDFC6202	MDFC6203	MDFC6205	300	202	251	202			7,650
7　　　号	MDFC71	MDFC72	MDFC73	MDFC75	350	252	151	102			6,650
7号150型	MDFC7151	MDFC7152	MDFC7153	MDFC7155	350	252	201	152			8,100
7号200型	MDFC7201	MDFC7202	MDFC7203	MDFC7205	350	252	251	202			9,000
8　　　号	MDFC81	MDFC82	MDFC83	MDFC85	400	302	151	102			7,650
8号150型	MDFC8151	MDFC8152	MDFC8153	MDFC8155	400	302	201	152			8,500
8号200型	MDFC8201	MDFC8202	MDFC8203	MDFC8205	400	302	251	202			9,400

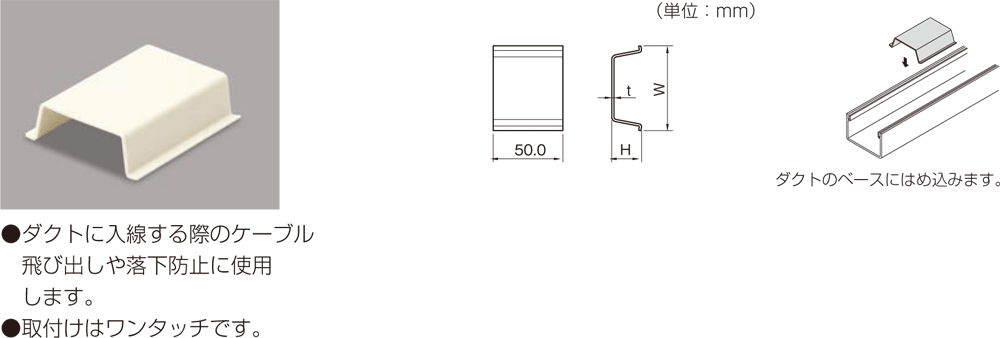

ケーブルパッチン©材質：ASA ／塩化ビニル

ケーブルパッチン

号数	品　　　　　番	サイズ（mm）			梱包数1 袋	標準価格（円)(1個）
号数	ミルキーホワイト	W	H	t	梱包数1 袋	標準価格（円)(1個）
0 号・1 号	MDG13	42.0	14.0	1.0	20	75
2 　号	MDG23	60.7	21.0	1.1		90
3 　号	MDG33	86.0	29.2	1.5		120

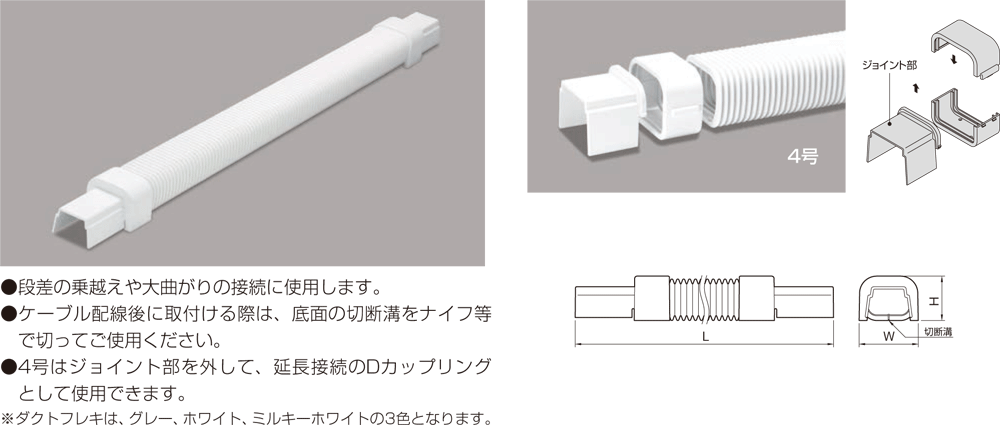

ダクトフレキ材質：ASA(コネクター部)，
ポリエチレン(ジャバラ部)

ダクトフレキ

号数	品　　　　　番			サイズ（mm）			梱包数	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	W	H	L	梱包数	標準価格（円)(1本）
0　　号	MDFJ01	MDFJ02	MDFJ03	49.5	27.5	630	1	2,250
1　　号	MDFJ11	MDFJ12	MDFJ13	50	37.5	630		2,400
2　　号	MDFJ21	MDFJ22	MDFJ23	71	48	640		2,700
3　　号	MDFJ31	MDFJ32	MDFJ33	92	68.5	740		3,940
4　　号	MDFJ41	MDFJ42	MDFJ43	122	92	950		12,000

※イージーフィッティングシリーズでは使用できません。

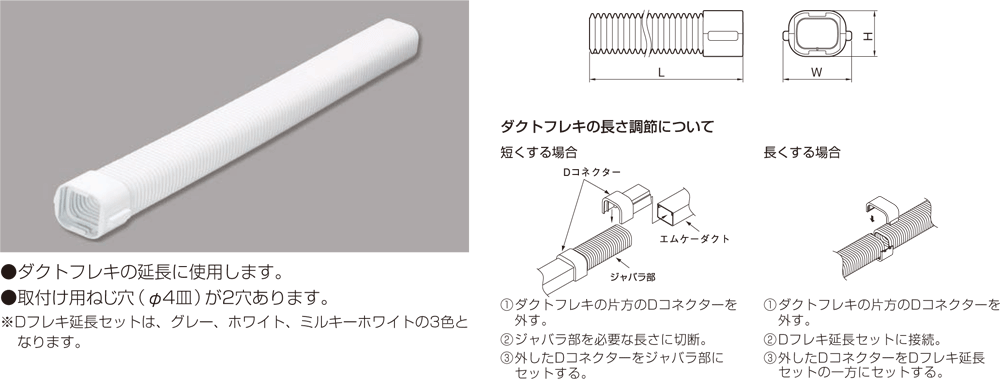

D フレキ延長セット材質：ASA( カップリング部)，
ポリエチレン(ジャバラ部)

D フレキ延長セット

号数	品　　　　　番			サイズ（mm）			梱包数	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	W	H	L	梱包数	標準価格（円)(1本）
0　　号	MDFJF01	MDFJF02	MDFJF03	60	30	520	1	1,930
1　　号	MDFJF11	MDFJF12	MDFJF13	60	40	520		2,180
2　　号	MDFJF21	MDFJF22	MDFJF23	81	51	530		2,550
3　　号	MDFJF31	MDFJF32	MDFJF33	102	72	625		3,140
4　　号	MDFJF41	MDFJF42	MDFJF43	122	92	778		7,500

※イージーフィッティングシリーズでは使用できません。

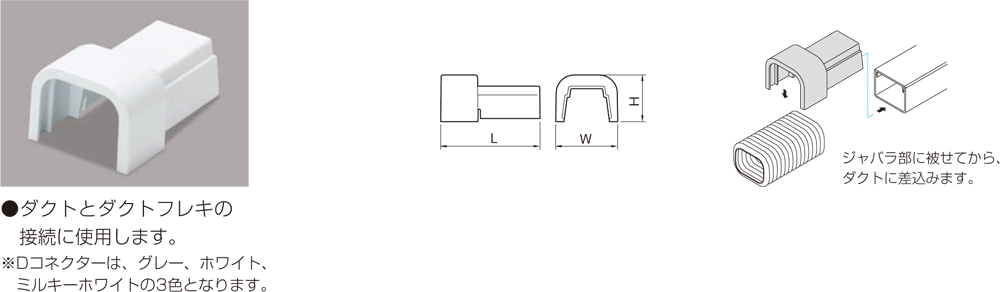

D コネクター材質：ASA

D コネクター

号数	品　　　　　番			サイズ（mm）			梱包数	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	W	H	L	梱包数	標準価格（円)(1本）
0　　号	MDFJC01	MDFJC02	MDFJC03	49.5	27.5	80.0	1	560
1　　号	MDFJC11	MDFJC12	MDFJC13	50.0	37.5	80.0		560
2　　号	MDFJC21	MDFJC22	MDFJC23	71.0	48.0	90.0		750
3　　号	MDFJC31	MDFJC32	MDFJC33	92.0	68.5	100.0		940

D カップリング材質：ASA

D カップリング

号数	品　　　　　番			サイズ（mm）			梱包数	標準価格（円)(1本）
号数	グレー	ホワイト	ミルキーホワイト	W	H	L	梱包数	標準価格（円)(1本）
0　　号	MDFJK01	MDFJK02	MDFJK03	60.0	30.0	35.0	1	575
1　　号	MDFJK11	MDFJK12	MDFJK13	60.0	40.0	35.0		640
2　　号	MDFJK21	MDFJK22	MDFJK23	81.0	51.0	40.0		820
3　　号	MDFJK31	MDFJK32	MDFJK33	102.0	72.0	50.0		1,000

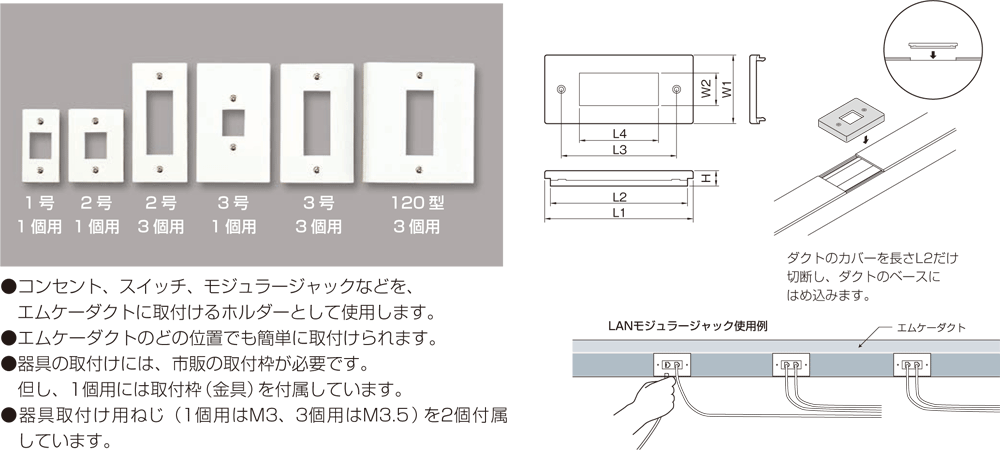

DC ホルダー材質：難燃ABS

DC ホルダー

種　　類		品　　　　番					サイズ（mm）							梱包数 1 袋	標準価格（円)(1個）
種　　類		グレー	ホワイト	ミルキーホワイト	クリーム	ライトベージュ	W	W2	H	L1	L2	L3	L4	梱包数 1 袋	標準価格（円)(1個）
1 号	1 個用	DHF111	DHF112	DHF113	DHF115	-	40	23.2	14	80	70	53	28.4	1	590
2 号	1 個用	DHF211	DHF212	DHF213	DHF215	-	60	23.2	13.5	80	70	53	28.4		650
2 号	3 個用	DH221	DH222	DH223	DH225	-	60	28.4	13.5	130	1	101	69.2		500
3 号	1 個用	DHF311	DHF312	DHF313	DHF315	DHF317	80	23.2	17	130	120	53	28.4		1,250
3 号	3 個用	DH321	DH322	DH323	DH325	DH327	80	28.4	17	130	120	101	69.2		1,020
120 型	3 個用	DH1211	DH1212	DH1213	-	-	120	28.4	33	130	120	101	69.2		2,100

※ 1 号1個用、2号1個用、3号1個用には取付枠（金具）を付属しています。
※イージーフィッティングシリーズでは使用できません。

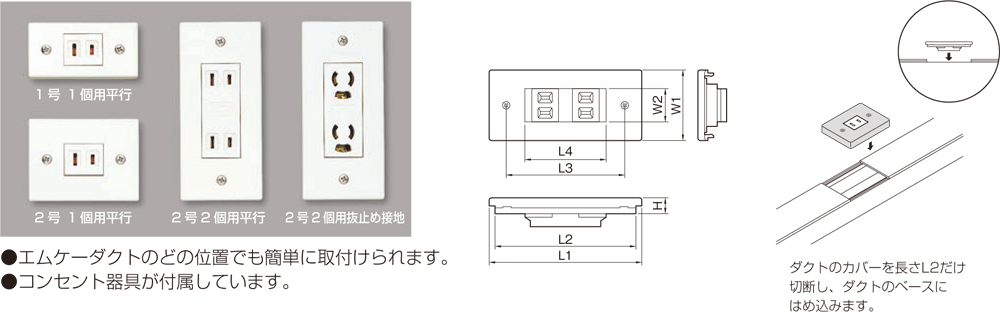

ダクトコンセント材質：難燃ABS

ダクトコンセント

種　　類		品　　　　番				サイズ（mm）							梱包数 1 袋	標準価格（円)(1個）
種　　類		グレー	ホワイト	ミルキーホワイト	クリーム	W	W2	H	L1	L2	L3	L4	梱包数 1 袋	標準価格（円)(1個）
1 号	1 個用平行	DCH111	DCH112	DCH113	DCH115	40	23.2	14	80	70	53	28.4	1	1,580
2 号	1 個用平行	DCH211	DCH212	DCH213	DCH215	60	23.2	13.5	80	70	53	28.4		1,730
	2 個用平行	DCH221	DCH222	DCH223	DCH225	60	28.4	13.5	130	120	101	69.2		1,880
	2個用抜止め接地	DCA231	DCA232	DCA233	DCA235	60	28.4	13.5	130	120	101	69.2		3,530

※イージーフィッティングシリーズでは使用できません。

平面マガリ後付け型材質：ASA

平面マガリ後付け型

号数	品　　　　　番				梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	梱包数 1 袋	標準価格（円)(1個）
1　　　号	MDMC111	MDMC112	MDMC113	MDMC115	1	1,430

※イージーフィッティングシリーズでは使用できません。

内マガリ後付け型材質：ASA

内マガリ後付け型

号数	品　　　　　番				梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	梱包数 1 袋	標準価格（円)(1個）
1　　　号	MDUC111	MDUC112	MDUC113	MDUC115	1	1,430

※イージーフィッティングシリーズでは使用できません。

外マガリ後付け型材質：ASA

外マガリ後付け型

号数	品　　　　　番				梱包数 1 袋	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	梱包数 1 袋	標準価格（円)(1個）
1　　　号	MDSC111	MDSC112	MDSC113	MDSC115	1	1,430

※イージーフィッティングシリーズでは使用できません。

平面大マガリ材質：塩化ビニル

外マガリ後付け型

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
6号150型	MDLM6151	MDLM6152	MDLM6153	MDLM6155	200.0	150.0	500.0	1		37,400
6号200型	MDLM6201	MDLM6202	MDLM6203	MDLM6205	200.0	200.0	500.0			47,900
7　　　号	MDLM71	MDLM72	MDLM73	MDLM75	250.0	100.0	550.0			37,500
7号150型	MDLM7151	MDLM7152	MDLM7153	MDLM7155	250.0	150.0	550.0			44,000
7号200型	MDLM7201	MDLM7202	MDLM7203	MDLM7205	250.0	200.0	550.0			50,900
8　　　号	MDLM81	MDLM82	MDLM83	MDLM85	300.0	100.0	600.0			40,900
8号150型	MDLM8151	MDLM8152	MDLM8153	MDLM8155	300.0	150.0	600.0			46,200
8号200型	MDLM8201	MDLM8202	MDLM8203	MDLM8205	300.0	200.0	650.0			53,500

※イージーフィッティングシリーズでは使用できません。

内大マガリ材質：塩化ビニル

内大マガリ

号数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
6号150型	MDLU6151	MDLU6152	MDLU6153	MDLU6155	200.0	150.0	450.0	1		31,800
6号200型	MDLU6201	MDLU6202	MDLU6203	MDLU6205	200.0	200.0	500.0			43,800
7　　　号	MDLU71	MDLU72	MDLU73	MDLU75	250.0	100.0	400.0			33,500
7号150型	MDLU7151	MDLU7152	MDLU7153	MDLU7155	250.0	150.0	450.0			38,700
7号200型	MDLU7201	MDLU7202	MDLU7203	MDLU7205	250.0	200.0	500.0			45,400
8　　　号	MDLU81	MDLU82	MDLU83	MDLU85	300.0	100.0	450.0			37,000
8号150型	MDLU8151	MDLU8152	MDLU8153	MDLU8155	300.0	150.0	500.0			42,300
8号200型	MDLU8201	MDLU8202	MDLU8203	MDLU8205	300.0	200.0	600.0			48,000

※イージーフィッティングシリーズでは使用できません。

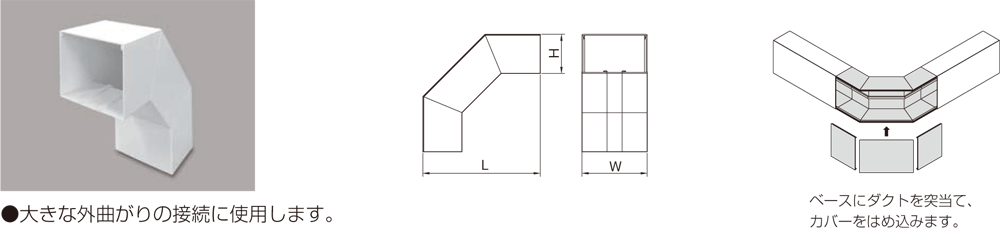

外大マガリ材質：塩化ビニル

外大マガリ

号?? 数	品　　　　　番				サイズ（mm）			梱包数	納期区分	標準価格（円)(1個）
号?? 数	グレー	ホワイト	ミルキーホワイト	クリーム	W	H	L	梱包数	納期区分	標準価格（円)(1個）
6号150型	MDLS6151	MDLS6152	MDLS6153	MDLS6155	200.0	150.0	450.0	1		31,800
6号200型	MDLS6201	MDLS6202	MDLS6203	MDLS6205	200.0	200.0	500.0			43,800
7　　　号	MDLS71	MDLS72	MDLS73	MDLS75	250.0	100.0	400.0			33,500
7号150型	MDLS7151	MDLS7152	MDLS7153	MDLS7155	250.0	150.0	450.0			38,700
7号200型	MDLS7201	MDLS7202	MDLS7203	MDLS7205	250.0	200.0	500.0			45,400
8　　　号	MDLS81	MDLS82	MDLS83	MDLS85	300.0	100.0	450.0			37,000
8号150型	MDLS8151	MDLS8152	MDLS8153	MDLS8155	300.0	150.0	500.0			42,300
8号200型	MDLS8201	MDLS8202	MDLS8203	MDLS8205	300.0	200.0	600.0			48,000

※イージーフィッティングシリーズでは使用できません。

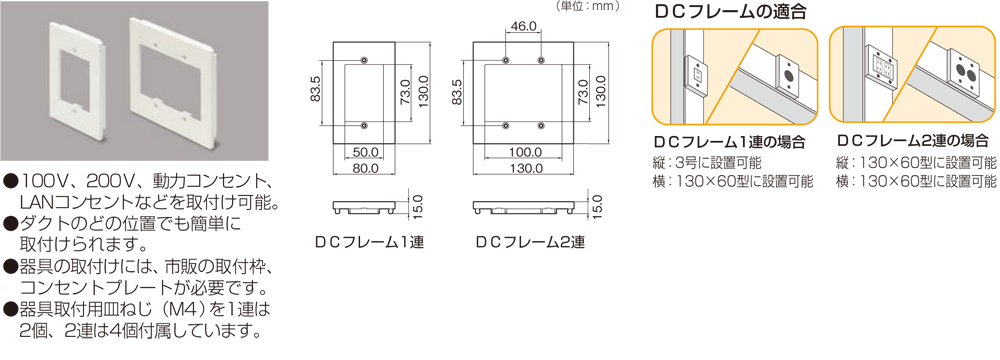

イージーフィッティングシリーズ用DCフレーム材質：難燃ABS

イージーフィッティングシリーズ用DC フレーム

号数	品　　　　　番				梱包数 1 箱	標準価格（円)(1個）
号数	グレー	ホワイト	ミルキーホワイト	クリーム	梱包数 1 箱	標準価格（円)(1個）
DCフレーム1連	DCFEF11	DCFEF12	DCFEF13	DCFEF15	1	オープン価格
DCフレーム2連	DCFEF21	DCFEF22	DCFEF23	DCFEF25	1	オープン価格

エムケーダクトシリーズ
